西乡五金冲压件加工厂,5个冲压模具安装技巧

作者: 西乡五金冲压厂 编辑: www.chenvo.com 来源: 冲压模具 发布日期: 2020.09.16
信息摘要:
冲压模具的安装是车间准备生产的重要步骤,深圳西乡五金冲压件加工厂工艺技术成熟,生产流水线完善,在业内拥有良好的口碑。不断改进模具的生产、安装…

冲压模具的安装是车间准备生产的重要步骤,深圳西乡五金冲压件加工厂工艺技术成熟,生产流水线完善,在业内拥有良好的口碑。不断改进模具的生产、安装、保养工艺,降低生产成本,提高生产效率。

五金冲压件加工厂为您提供以下5点冲压模具安装方法:

1. 落料模的漏孔和下模座的漏孔不能偏转

如果冲压件(或废料)采用向下漏型,不仅要在冲压模上设计漏孔,还要在下模座上做相应的漏孔,漏孔不能同时作为下料腔。挠度不应大于压力机的板孔,否则冲压零件不能正常从模具中取出,并且有可能损坏。

2. 安装模具时,上下模座的平面要保持清洁

为了确保模具的安全使用和更长的使用寿命,压力机的工作台(背板工作面)和滑块的下平面,上模座的上平面和下模的下平面模具座应用清洁布擦拭干净或用压缩空气吹净,不允许有灰尘和金属渣。

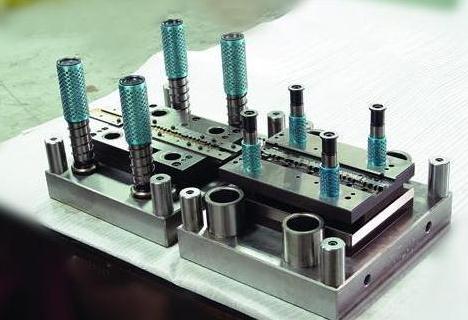

五金冲压模具展示图

3. 压板螺栓固定块的高度不应过高或过低

将模具固定在冲头上的方法有两种:一种是用模具手柄夹紧并固定上模具,下模具通过板螺栓(或直接固定的螺栓)固定;另一种是将板螺栓用于上下模具(或直接螺栓)固定。前者主要用于单作用冲头上的中小型模具,后者则用于固定大中型模具。大模具的上模与压接滑块连接时,直接用螺栓固定,具有良好的工作稳定性。中小型模具通过压板螺栓连接,使用简便可靠。用压板螺栓固定模具时,请注意压板的正确位置,固定块的高度应与模架的厚度相适应,且不能过高或过低,否则霉菌不是。拧紧不稳定会轻易导致上下模具的位置移动并损坏模具。

4. 螺钉的拧紧顺序要正确

模具中的螺钉和压板螺母的顺序很精确,无法按顺序拧,应对称地拧紧。并且不应一次拧紧,应将它们拧紧23次,以增加每个螺纹连接的负荷、模具可靠的安装和连接。

5. 模具手柄的直径和高度不得大于压机滑块上柄孔的直径和深度

为了确保带有模具手柄的模具正确安装在压力机上,模具手柄的尺寸,用于将板螺钉固定在模具基座上的凹槽的位置和尺寸,下部的孔和孔位置模具底座安装顶出杆等,与压机相对应尺寸必须匹配。例如,模具手柄的直径和高度应小于压机滑块上的模具手柄孔,如果压片滑块上的模具手柄孔为50mm,则模具手柄的直径应为49.5mm

诚瑞丰专业五金冲压件加工厂,25年精密制造经验,质量过硬,价格实惠。
