钣金平面构件和曲面构件的计算法展开

作者: 编辑: 来源: 发布日期: 2021.05.06
信息摘要:
钣金平面构件和曲面构件的计算法展开,是通过计算解析表达式来代替作图法展开和放样的过程。一般需先计算出展开图中的点坐标值、线段和曲线实际长度,…

钣金平面构件和曲面构件的计算法展开,是通过计算解析表达式来代替作图法展开和放样的过程。一般需先计算出展开图中的点坐标值、线段和曲线实际长度,再由计算结果绘出图形,或由计算机直接绘出图形。计算法展开的优点是展开精度高,便于应用计算机绘图,并可避免展开大件时,受到场地对放样作业的限制。

一、钣金平面构件计算展开

平板构件的各表面均是平面,过渡接头的表面多由不同的平面和曲面混合而成,二者一般均用三角线法展开,需要计算出各三角形表面的三边长度,即平面构件各条线段的长度,继而画出展开图。

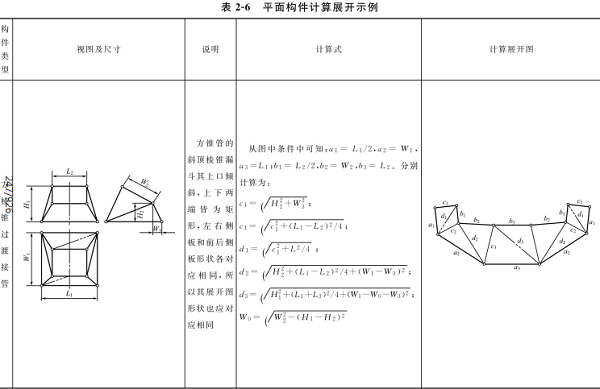

平面构件计算展开示例见表2-6

平面构件计算展开示例见表2-6(1)

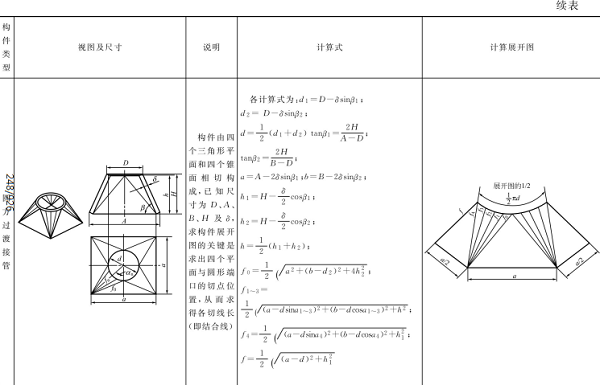

平面构件计算展开示例见表2-6(2)2

二、钣金曲面构件计算展开

柱面构件的展开放样是采用解析计算式代替平行线法,通常先推导出柱面上结合线的展开曲线方程式,或计算出展开曲线上若干点的坐标值,得出点的运动轨迹,从而求得柱面的展开图。

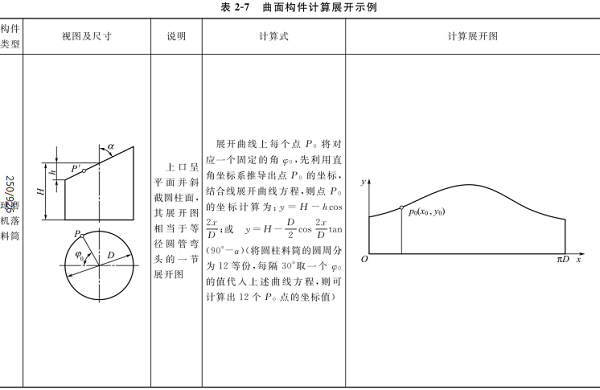

曲面构件的计算展开示例见表2-7

曲面构件的计算展开示例见表2-7(1)

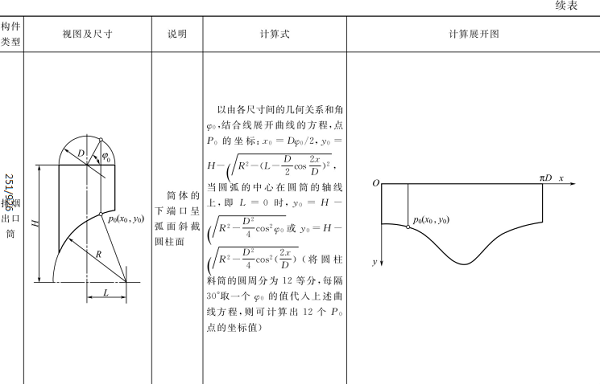

曲面构件的计算展开示例见表2-7(2)
