诚瑞丰为您打造精密金属定制化配套方案
13825200700
  • 主机架五金冲压件
主机架五金冲压件

产品尺寸342*147*31mm                            冲压模具:单冲模&复合模

产品特性:非标定制、精密冲压件                    产品价格: 来图报价

产品应用/项目纸硬币兑换一体机、便携发卡机、智慧柜员机、汽车精密冲压件等

全国热线

13825200700

产品简介 / Introduction

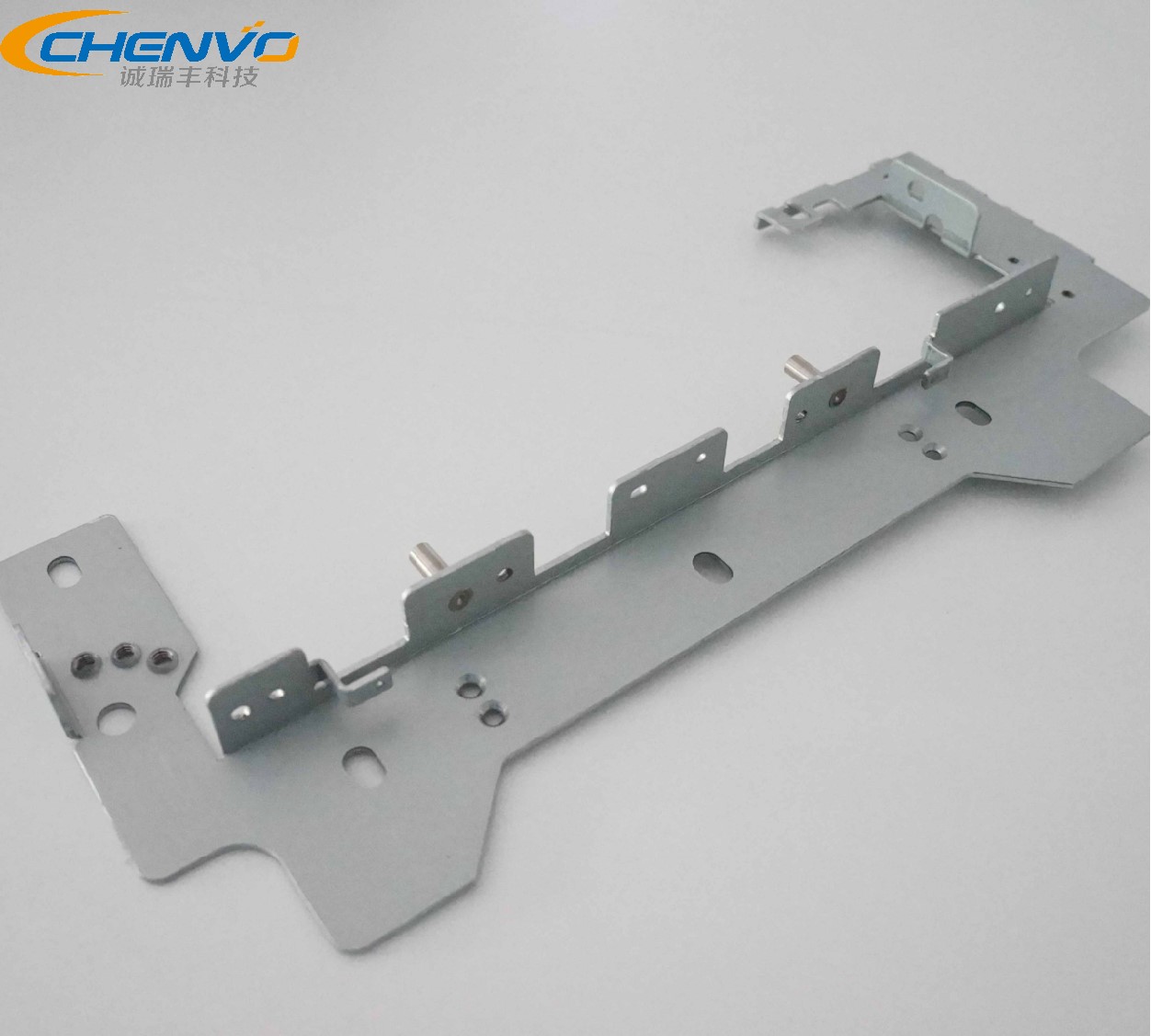

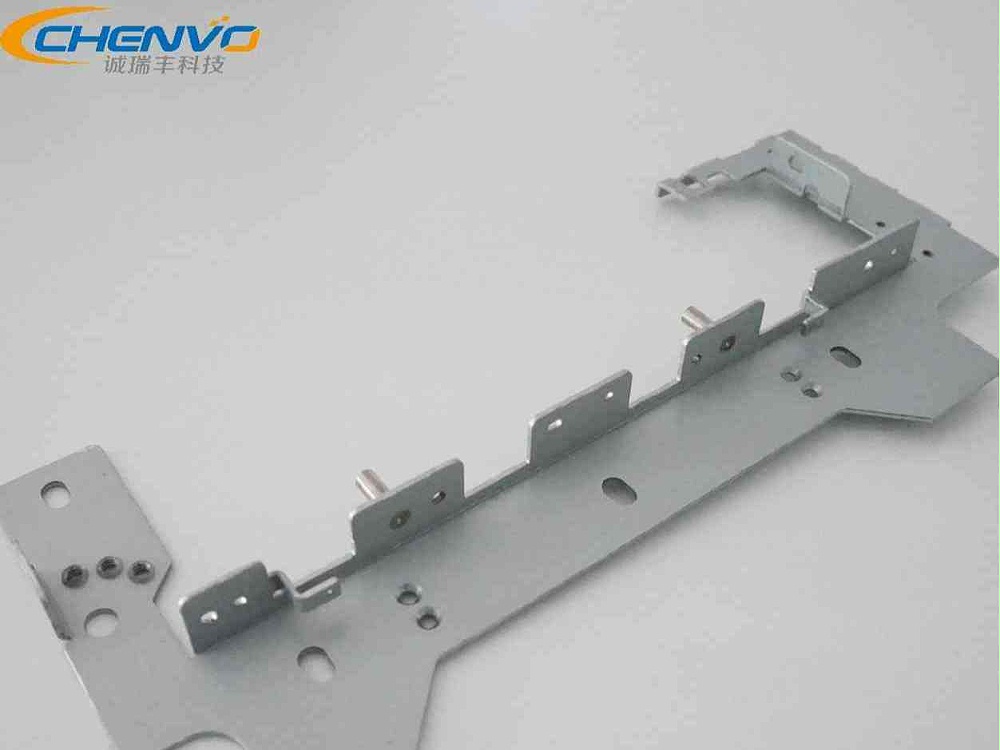

主机架五金冲压件
主机架五金冲压件

       所示的主机架五金冲压件是诚瑞丰公司为(OA)打印机的打印模块组而设计的一款结构简单但组装受力均匀、强度可观的精密部件。本文主要从多方面展示该部件的参数、工艺以及一些常见问题。 诚瑞丰专注于精密五金冲压结构件的研发生产及其增值业务的开发,并荣获“国家高新技术企业”。

日立高科logo图片

价格:按图纸报价
周期: 24小时

咨询热线:13825200700
资质认证: ISO9001认证 SO14001认证 TS16949认证


产品特点/ Characteristics

部品具备以下特点:

(1) 定制性,按照客户要求设计生产,公司安排工程师进行 1V1 ”服务;

(2) 组装性能强,多处进行了孔攻牙处理和独特折弯加工,产品组装嵌接精密;

(3) 良好的机械性能,采用 2mm 厚度冷轧板加工制成,防护性能亦较为出色;

(4) 更新迭代方便。产品为批量定制生产,功 能更新时,结构件批次更新的成本可以有效降低;

(5) 耐用性,10年以上使用年限;

注:页面底部更多产品详细照片用以展示主机架五金冲压件的产品特点。

产品参数/ Parameters

品尺寸 4342*147*31mm 展开尺寸 366*152*2mm
产品材料 SPCC
材料厚度
2.0mm
品重量
379.2g
模具类型
单冲模&复合模,共6套
表面处理
加工难度 复杂
尺寸误差 ±0.1mm 角度误差 ±0.3°

产品图纸/ Product Drawing

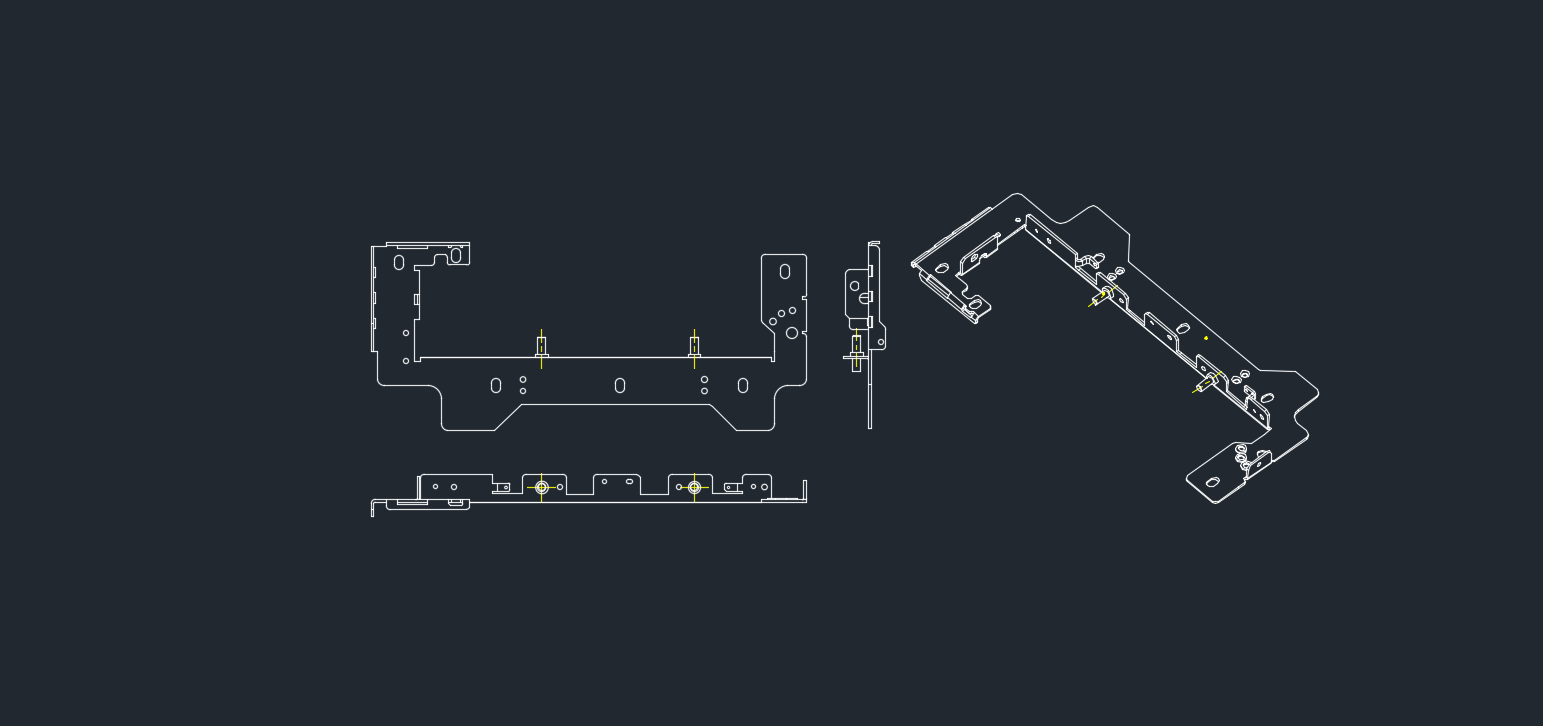

主机架五金冲压件2D图纸


生产工艺/ Process

序号
工序
床吨
工艺说明及注意事项
1
复合下料
160T

将产品产品的外形和雏形孔一次性冲压出,同时可以保证产品的尺寸要求和保证产品毛刺高度要求;

2
啤孔,翻猪咀
160T

本次行程有2道工序,冲裁出雏形,精度要求高;

3
搭牙
5-M4

5处孔进行攻牙处理

4
打批锋,沉孔
110T

去除毛刺,特殊位置沉孔处理,孔误差±0.01mm;

5
L曲,V曲,刻印
110T

第4次行程,注意刻印深度及表面刮花;

6
L曲,Z曲,翻猪咀
110T

第5次冲压行程有3道工序;

7
L曲
110T

第6次冲压行程 ,通过模具进行部件的L曲,达成的角度要求会更高,加工效率更高;

8
搭牙
1-M5
       最后一处攻牙处理,孔大小M5
9
除油
辅助工艺
       自动化清洗设备去除表面油污
10
窝钉
辅助工艺
       沉孔位置进行压铆;
11
品检
助工艺

全面检查镀锌板五金冲压件的尺寸 误差及表面是否有瑕疵;

12
包装
助工艺

包装工程师设计专属包装方案,保证产品在后续运作过程中的品质合格,避免损耗;


常见问题/Common Problems

  1. 贵司可以生产哪些材质的五金冲压件

答: 我司可以生产的五金冲压件所使用的材质是按照客户需求而定,目前市面上普遍使用的五金材质我司均可加工(比如说常见的冷轧板五金冲压件)。当然,如果客户有特殊材质要求,或考虑某款产品需要采用哪种材质生产时,我司可以结合已有的客户案例数据和设计工程师为客户提供实质性建议。

深圳市诚瑞丰公司多年来积极国外先进生产设备和培养高端技术人才,夯实基础,旨在为在推动中国精密智造升级行程中贡献出更多的力量和科研技术支持!

2. 贵司的主机架五金冲压件均为定制化产品

答: 是的,目前我司承接的产品均为非标定制的精密金属结构件、精密冲压件,并设有研发团队协同客户研发、优化产品。“您提供产品理念,我提供产品解决方案”这是我司研发部门的服务宗旨,结合 700多人的生产及组装团队,保证每一个方案的贯彻落实。

在智能办公方面,我司针对智能打印机、智能会议白板、智能大型会议桌等投入研发,为智能办公贡献自己的一份力量。


产品图片/ Pictures

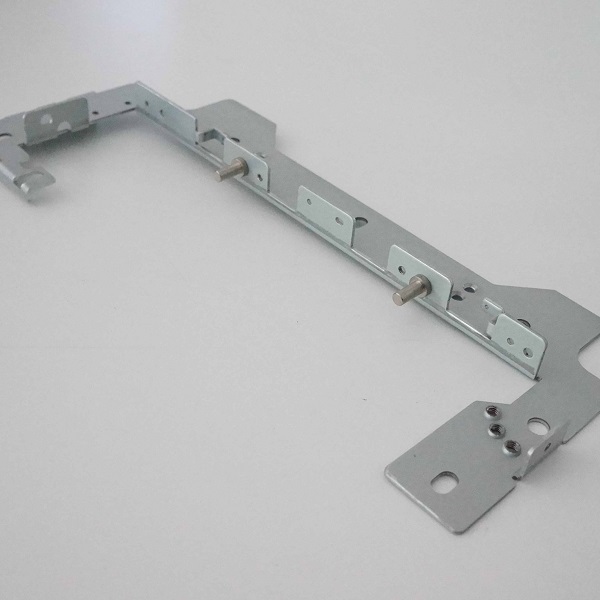

  • 主机架五金冲压件侧视图片

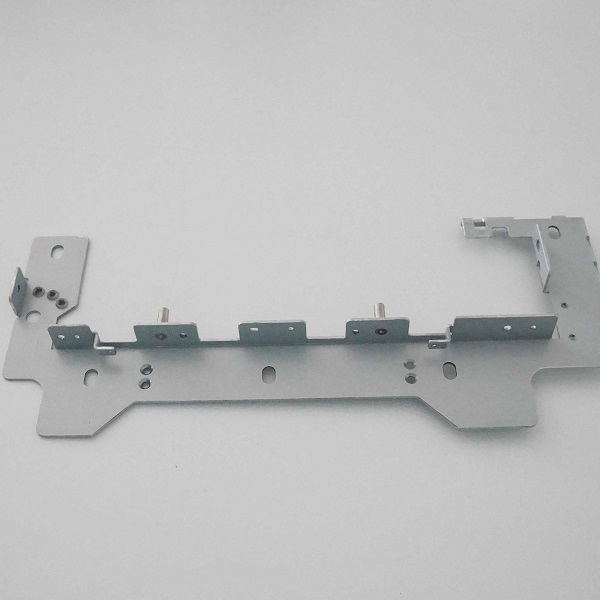

  • 主机架五金冲压件俯视图片

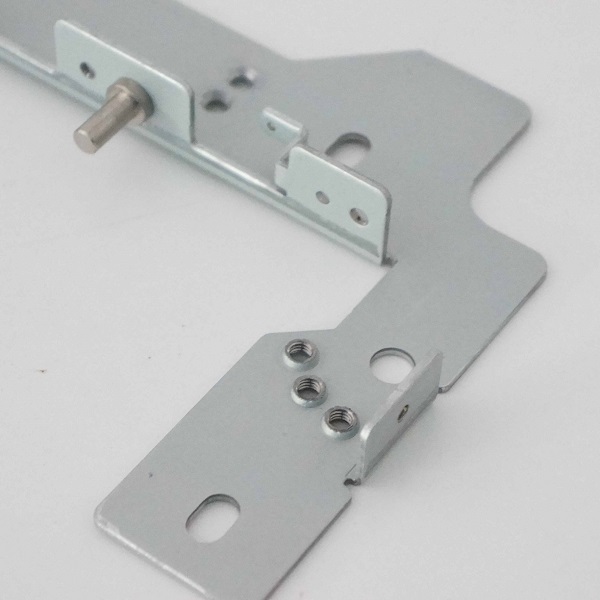

  • 主机架五金冲压件细节图片

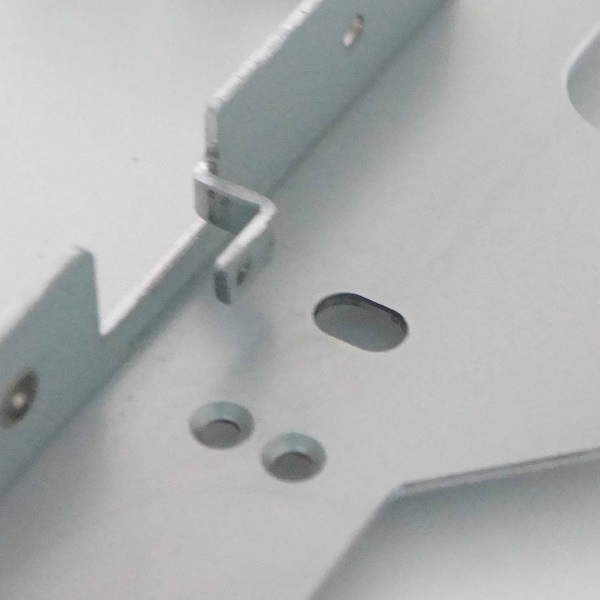

  • 主机架五金冲压件沉孔图片
