  • 支架五金冲压件
支架五金冲压件

产品尺寸192*158*77mm                          冲压模具:单冲模&复合模

表面处理:环保镀镍                                      产品价格: 来图报价

产品应用/项目打印机、智能全综合柜台、ATM/CRS、大额现金存取款机、5G基站等

全国热线

13825200700

产品简介 / Introduction

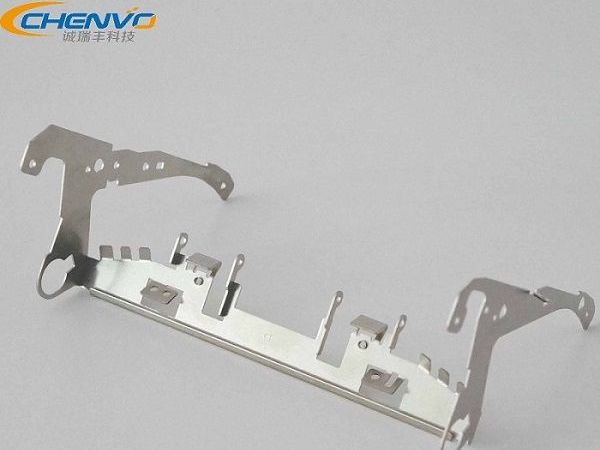

支架五金冲压件

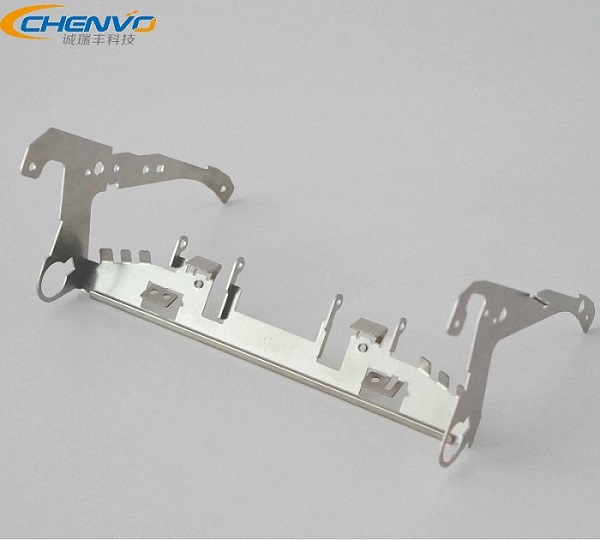

支架五金冲压件

       所示的支架五金冲压件是诚瑞丰公司为医疗血气分析仪的分析模组而设计的一款结构复杂、塑性强、高度平衡的精密部件。本文主要从多方面展示该部件的参数、工艺以及一些常见问题。诚瑞丰以推动中国精密制造为愿景,致力于精密金属冲压件的一体化定制生产及其产品研发。

伟创力公司logo

价格:按图纸报价
周期: 24小时

咨询热线:13825200700
资质认证: ISO9001认证 SO14001认证 TS16949认证


产品特点/ Characteristics

部品具备以下特点:

1)交期及时 ,公司具备 700 人生产团队应对生产,PMC工程师统筹生产计划;

2 )嵌接性好,多处进行了开孔、攻牙等处理,方便产品组装嵌合;

3)更新迭代方便,产品为批量定制生产,功能更新时,结构件批次更新的成本可以有效降低;

4)优质服务,公司安排工程师进行“ 1V1”服务,保证产品在设计、生产和售后阶段都能得到稳定的品质保障;

注:页面底部更多产品详细照片用以展示支架五金冲压件的产品特点。

产品参数/ Parameters

品尺寸 192*158*77mm 展开尺寸 318*74*1mm
产品材料 SPCC
材料厚度
1.0mm
品重量
87.5g
模具类型
单冲模&复合模,共8套
表面处理 环保镀镍
加工难度 复杂
尺寸误差 ±0.1mm 角度误差 ±0.3°

产品图纸/ Product Drawing

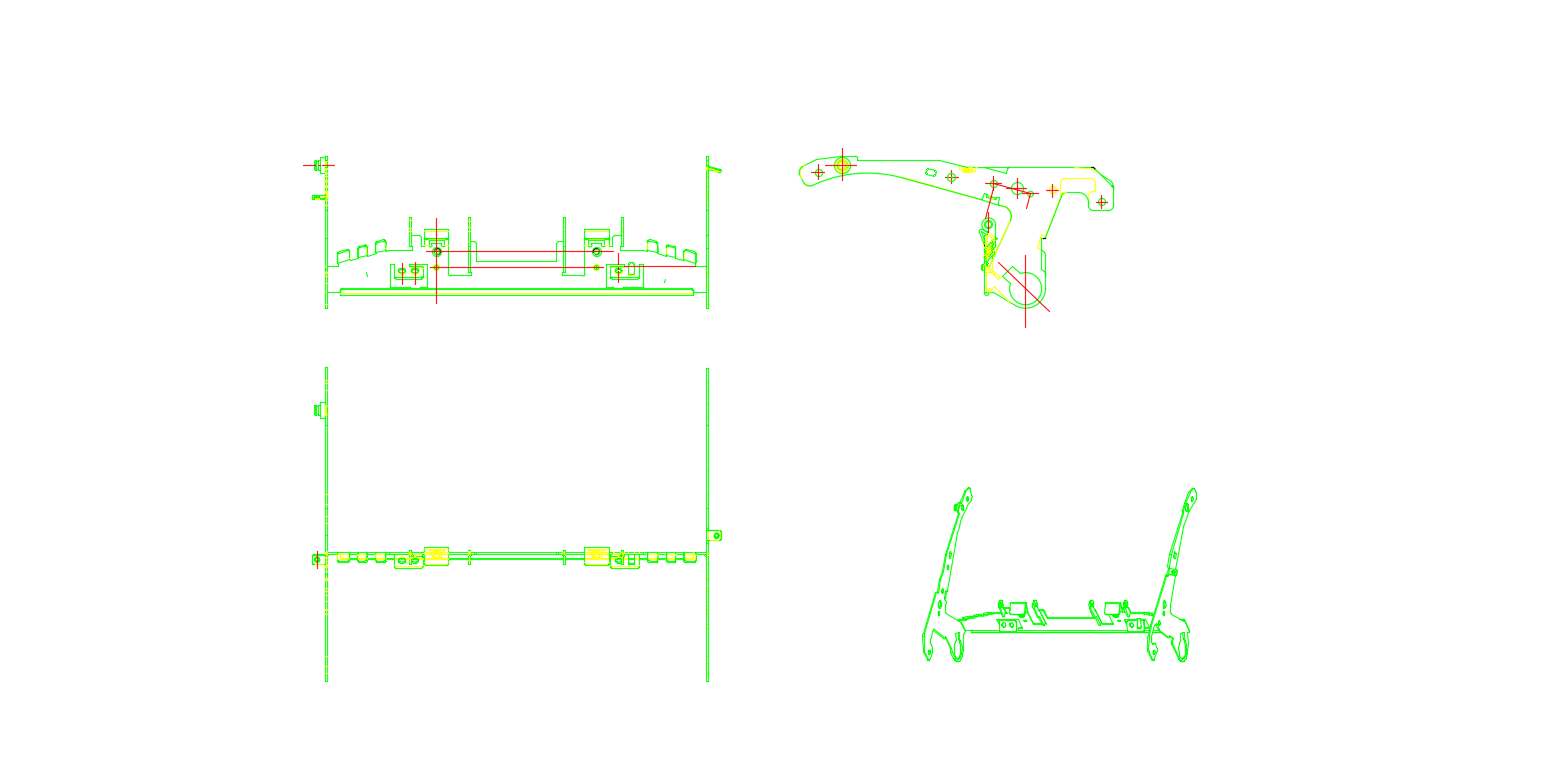

支架五金冲压件2D图纸


生产工艺/ Process

序号
工序
床吨
工艺说明及注意事项
1
复合下料
80T

将产品产品的外形和雏形孔一次性冲压出,同时可以保证产品的尺寸要求和保证产品毛刺高度要求;

2
啤孔,翻猪咀,沉孔
80T

本次行程有3道工序,冲裁出雏形,本次行程冲压模具的构造较为复杂,精度要求高;

3
沉孔,刻印
80T

利用冲压工艺对特殊位置冲孔,并按客户图纸要求刻印图案

4
Z曲,L曲
80T

一次行程有两种折弯角度,对模具精度要求极高;

5
V曲
80T

边缘位置V曲加工;

6
押曲,L曲
80T

一次行程完成2处地方的冲压折弯;

7
押曲
80T

第七次冲压行程 ,通过模具进行部件的押曲,达成的角度要求会更高,加工效率更高;

8
窝钉
辅助工艺
       压铆工艺,让部品与螺母(铆钉)紧密结合,满足客户的组装要求
9
搭牙
2-M3
       对2处特殊孔进行攻牙处理,注意牙孔大小偏差
10
U曲
80T
       最后一道冲压工序;
11
表面处理
辅助工艺
      表面进行环保镀镍处理,注意镀膜厚度有严格要求;
11
品检
助工艺

全面检查产品尺寸误差及表面处理后的外观要求是否及格;

12
包装
助工艺

包装工程师设计专属包装方案,保证支架五金冲压件在后续运作过程中的品质合格,避免损耗;


常见问题/Common Problems

1. 医疗设备的五金冲压结构件要求都很高,贵司在这方面的加工经验怎么样

答: 请您放心,相信我们可以满足您的产品需求,理由如下:

第一, 诚瑞丰公司和医疗设备企业已有多年合作,在于迈瑞、百胜等知名企业合作过程中,积累了丰富的医疗产品生产经验和应用数据;

第二, 公司现有 100 多人的研发团队,一方面可以为客户提供产品的优化方案,另一方面则可以为客户攻克新领域医疗仪器出谋划策;

第三,我司不仅有五金冲压件生产部门,还有钣金加工件的生产部门,满足客户多元化的生产需求;

深圳市诚瑞丰公司多年来积极国外先进生产设备和培养高端技术人才,夯实基础,旨在为在推动中国精密智造升级行程中贡献出更多的力量和科研技术支持!

2. 贵司可以生产哪些行业的支架五金冲压件

答:诚瑞丰公司所生产支架五金冲压件的行业应用根据客户需求而定,至今完成相关产品项目 15000 多项,涉及行业包括金融自助终端、智能家居、 5G 通讯、智能汽车、高端医疗、人工智能等。

目前,在智能金融设备方面,我司多年来储备了多种智能终端的研发生产及组装经验,如智能全综合柜台、ATM/CRS 、大额现金存取款机、纸硬币兑换一体机、便携发卡机、智慧柜员机等。


产品图片/ Pictures

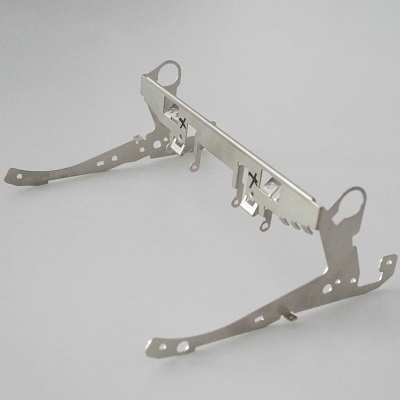

  • 支架五金冲压件左视图片

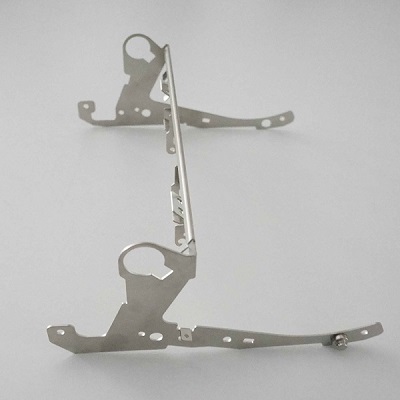

  • 支架五金冲压件侧视图片

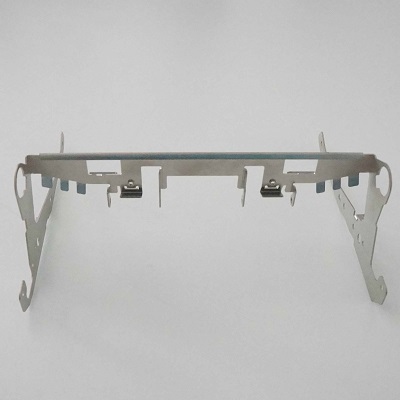

  • 支架五金冲压件后视图片

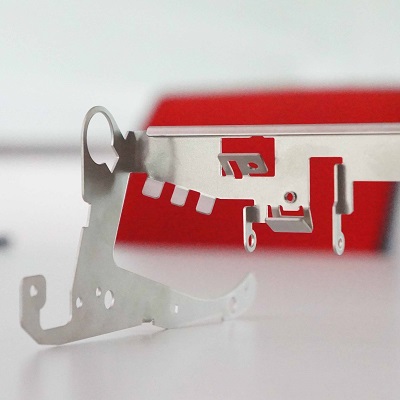

  • 支架五金冲压件细节图片
