  • 镀锌板五金冲压件
镀锌板五金冲压件

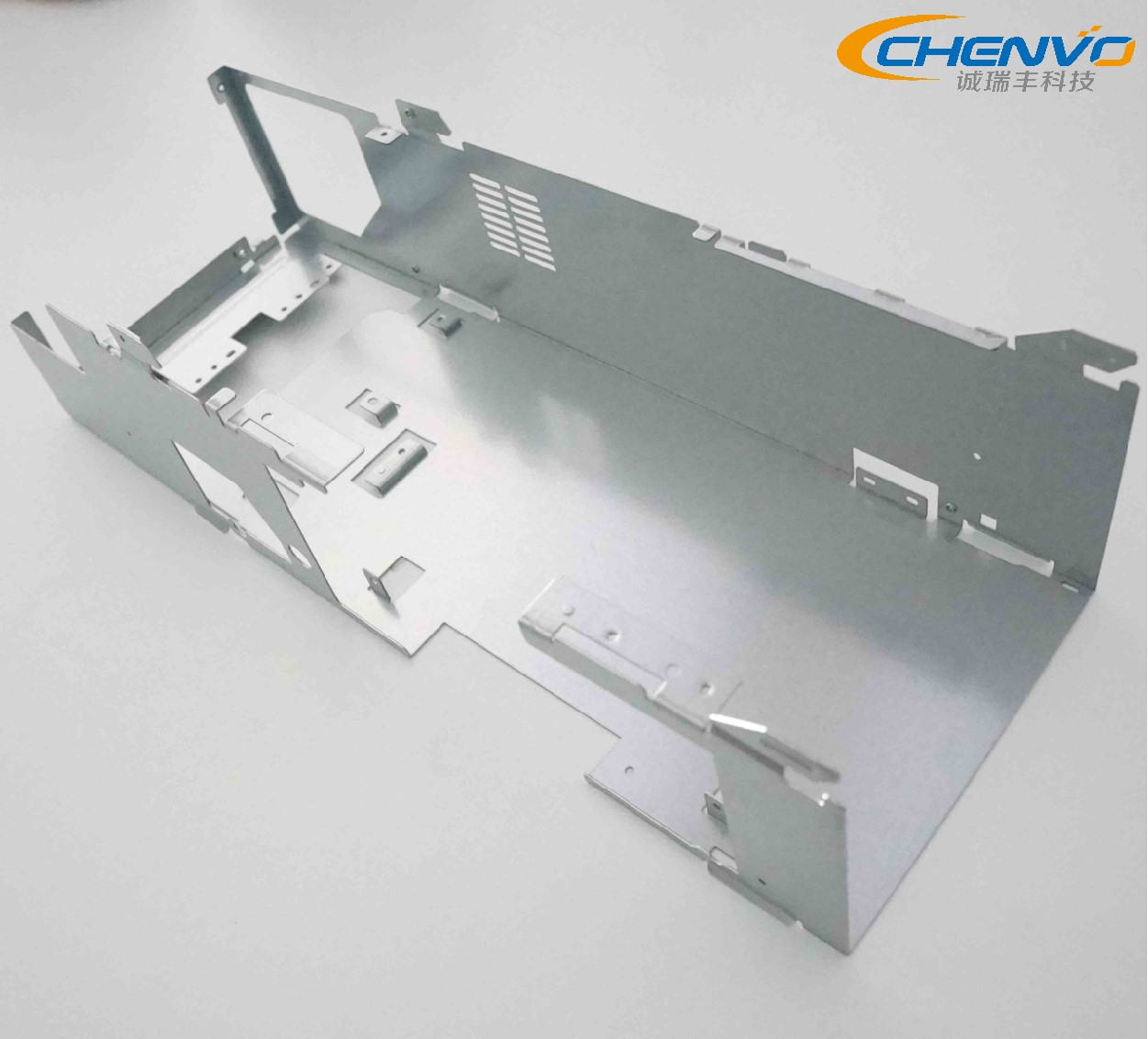

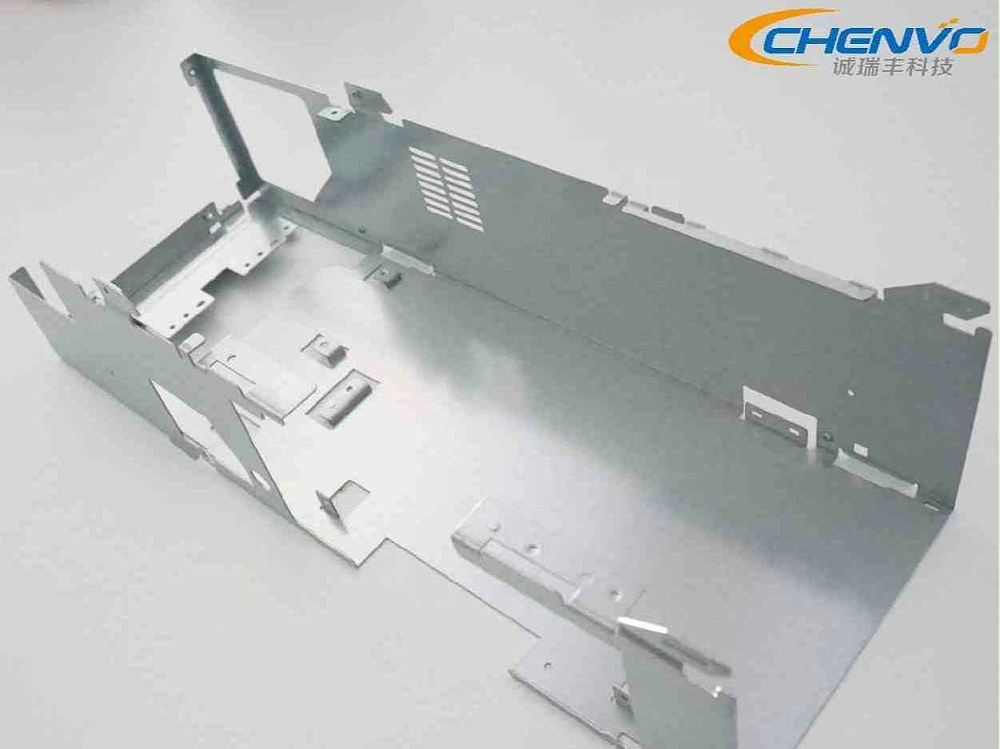

产品尺寸433.5*158*112mm

冲压模具:单冲模&复合模(非标定制)

产品应用/项目智能打印机终端、智能全综合柜台、自动化生产设备等

全国热线

0755-29881268

产品简介 / Introduction
镀锌板五金冲压件
镀锌板五金冲压件

       所示的镀锌板五金冲压件是诚瑞丰公司为银行无人值守终端循环模组而设计的一款底部外壳精密部件。本文主要从多方面展示该部件的参数、工艺以及一些常见问题。诚瑞丰注重五金冲压产品增值服务的开发,并荣获“国家高新技术企业”。

新雷欧公司

价格:按图纸报价
周期: 24小时

咨询热线:0755-29881268
资质认证: ISO9001认证 SO14001认证 TS16949认证


产品特点/ Characteristics

部品具备以下特点:

1)结构稳 该部件乃由镀锌板加工而成,具有良好的抗拉性能,表面处理层也具有特出的防腐性性能,硬度适中;

(2)美观,如图所示,产品光泽亮丽,亦可作外观件;

(3)严谨性,部件经过了3位设计师优化,各处的折弯角度以及异形孔的位置、大小都经过多次测试调整,保证其组装使用性能;

(4)迭代性,定制化量产,版本升级更新可以灵活应对,降低了成本投入

(5)耐用性,使用年限15年以上;

注:页面底部更多产品详细照片用以展示镀锌板五金冲压件的产品特点。

产品参数/ Parameters

品尺寸 433.5*158*112mm 展开尺寸 763*455*1mm
产品材料 SGCC
材料厚度
1.0mm
品重量
931g
模具类型
单冲模&复合模,共7套
表面处理
加工难度 复杂
尺寸误差 ±0.1mm 角度误差 ±0.3°

产品图纸/ Product Drawing

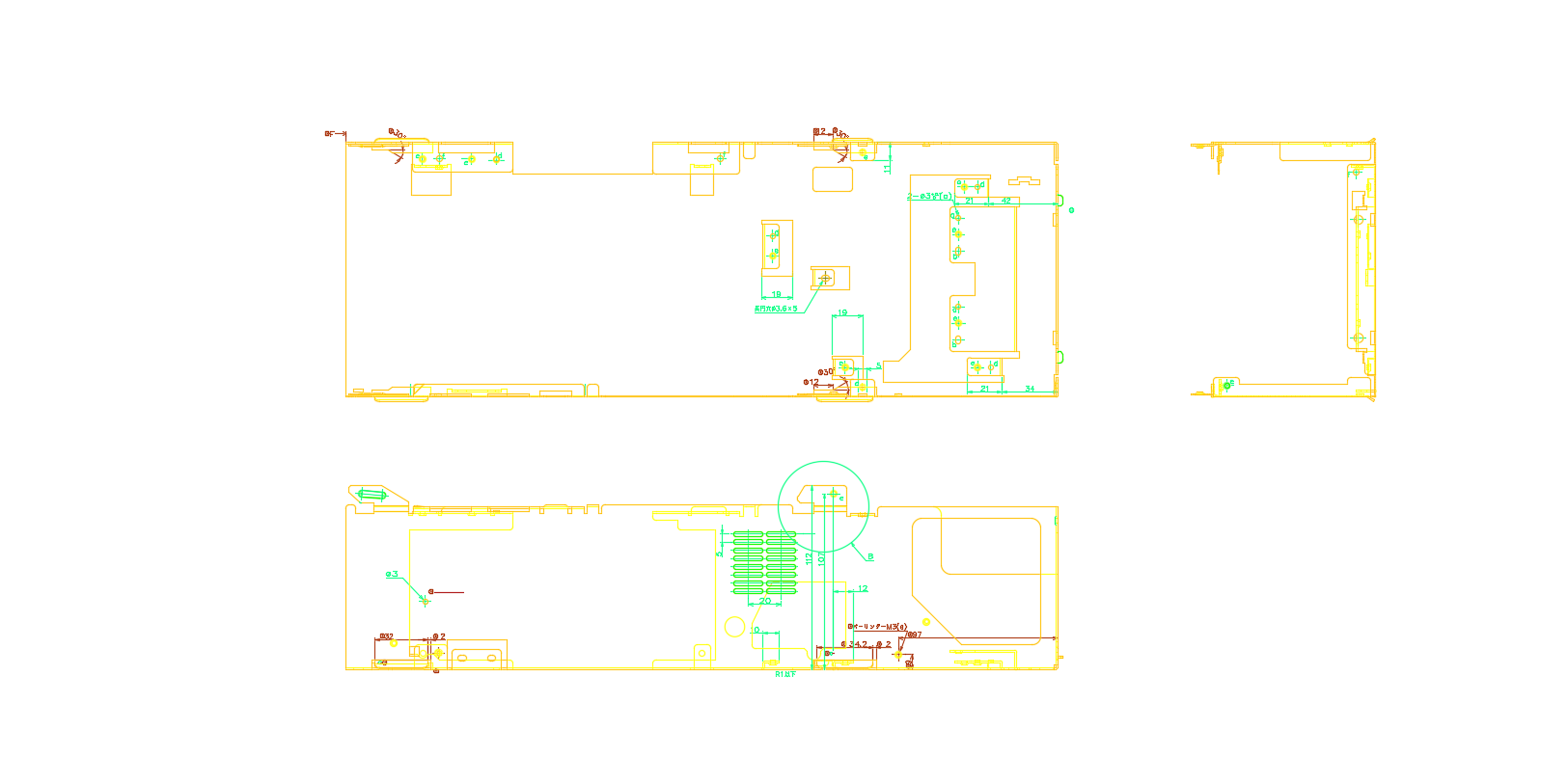

镀锌板五金冲压件2D图纸


生产工艺/ Process

序号
工序
床吨
工艺说明及注意事项
1
复合下料
200T

将产品产品的外形和雏形孔一次性冲压出,同时可以保证产品的尺寸要求和保证产品毛刺高度要求;

2
啤孔,翻猪咀,凸米,拉伸
200T

本次行程有4道工序,冲裁出雏形,本次行程冲压模具的构造较为复杂,精度要求高;

3
打批锋,翻猪咀,L曲
200T

行程有3道工序,作用如上;去除周边毛刺,为后续加工做准备

4
压钉
辅助工艺

压铆工艺,让部品与螺母(铆钉)紧密结合,满足客户的组装要求;

5
搭牙
14-M3

对14处特殊孔进行攻牙处理,注意孔位垂直度角度偏差,牙孔大小偏差≤0.1mm;

6
L曲,Z曲
200T

一次行程完成2处地方的冲压折弯;

7
啤孔,W曲,L曲
200T

第五次冲压行程 ,通过模具进行部件的W曲,达成的角度要求会更高,加工效率更高;

8
搭牙
4-M3
       对4处特殊孔进行攻牙处理,注意牙孔大小偏差
9
V曲
200T
       第六次冲压行程
10
V曲
200T
       最后一道冲压折弯工序;
11
品检
助工艺

全面检查镀锌板五金冲压件的尺寸 误差及表面处理后的外观要求是否及格;

12
包装
助工艺

包装工程师设计专属包装方案,保证产品在后续运作过程中的品质合格,避免损耗;


常见问题/Common Problems

1.   贵司镀锌板五金冲压件有哪些行业应用?

答:我司深耕精密五金加工行业 23年,致力于精密五金冲压结构产品的研发及生产,镀锌板五金冲压件目前的产品目前涉猎行业有金融行业、通信机柜、智能家居、高端医疗等行业,积累了各种金属原材料的加工经验,并获得17项相关专利

深圳市诚瑞丰公司多年来积极国外先进生产设备和培养高端技术人才,夯实基础,旨在为在推动中国精密智造升级行程中贡献出更多的力量和科研技术支持!

2. 五金冲压件有什么优点?

答:从以下四点描述:

(1) 稳定性 。冲压模具保证了五金冲压件的尺寸与形状精度,并且在加工时保护了冲压件的表面,还有就是模具的寿命一般较长,所以五金冲压的质量稳定。

(2)应用范畴大。五金冲压可加工出尺寸范围较大、形状较复杂的零件,如小到钟表的秒表,大到汽车纵梁、覆盖件等,加上五金冲压时材料的冷变形硬化效应,五金冲压的强度和刚度均较高。

(3)效率高。五金冲压加工的生产效率高,且操作方便,易于实现机械化与自动化。这是因为五金冲压是依靠冲模和冲压设备来完成加工,普通压力机的行程次数为每分钟可达几十次,高速压力要每分钟可达数百次甚至千次以上,而且每次冲压行程就可能得到一个冲件。

(4)成本可控。五金冲压一般没有切屑碎料生成,材料的消耗较少,且不需其它加热设备,因而是一种省料,节能的加工方法,因此五金冲压件的成本可以很好地把控。


产品图片/ Pictures

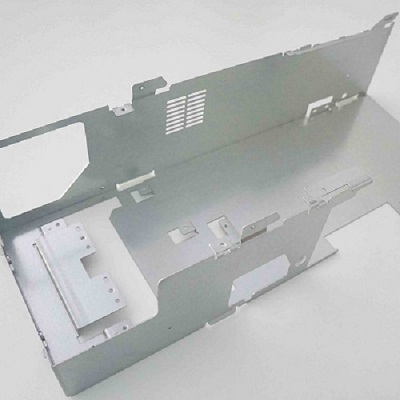

  • 五金冲压件框体

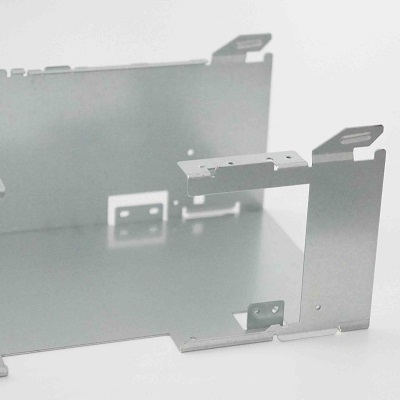

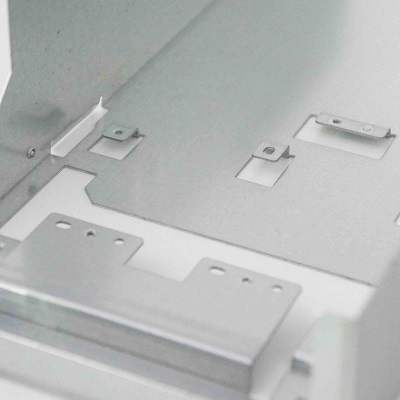

  • 五金冲压件细节

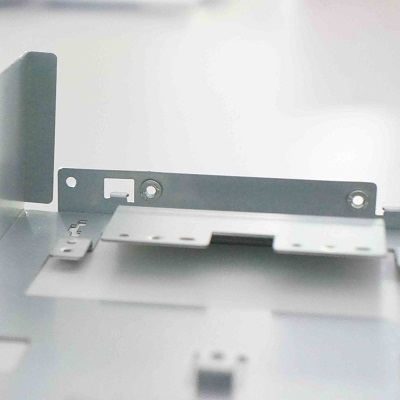

  • 镀锌板五金冲压件折弯加工
  • 镀锌板五金冲压件铆钉图
热品推荐 / Hot product
侧板五金冲压件

侧板五金冲压件

产品尺寸:313*145*13mm冲压模具:单冲模&复合模产品特性:非标定制、精密冲压件产品价格:来图报价产品应用/项目:5G通信一体化机柜、智能校园快餐柜、智能校园存取柜等
结合板五金冲压件

结合板五金冲压件

产品尺寸:135*93*18mm冲压模具:单冲模&复合模表面处理:环保镀镍产品价格:来图报价产品应用/项目:智能医疗分析仪、宠物医疗诊断仪、POS机、5G基站等
固定板五金冲压件

固定板五金冲压件

产品尺寸:103*71*79mm冲压模具:单冲模&复合模产品特性:非标定制、精密冲压件产品价格:来图报价产品应用/项目:智能充电桩、智能巡逻机器人、智能送餐机器人、无人值守终端等
支架五金冲压件

支架五金冲压件

产品尺寸:192*158*77mm冲压模具:单冲模&复合模表面处理:环保镀镍产品价格:来图报价产品应用/项目:打印机、智能全综合柜台、ATM/CRS、大额现金存取款机、5G基站等
