诚瑞丰为您打造精密金属定制化配套方案
13825200700
  • 电解板五金冲压件
镀铝锌镁板五金冲压件

产品尺寸195*140*60mm

冲压模具:单冲模&复合模(非标定制)

产品应用/项目高端医疗设备终端、康复医疗仪器等

全国热线

13825200700

产品简介 / Introduction

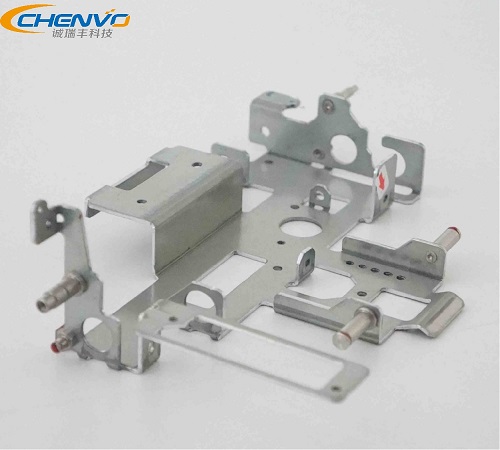

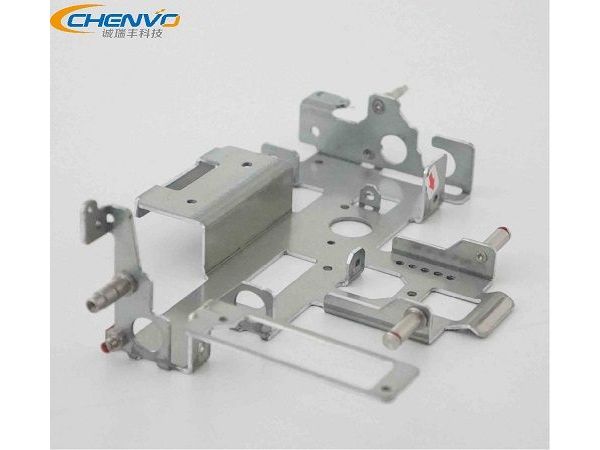

镀铝锌镁板五金冲压件
镀铝锌镁板五金冲压件

       所示的镀铝锌镁板五金冲压件是诚瑞丰公司为医疗超声波检测仪分析模组而设计的一款中控精密部件。本文主要从多方面展示该部件的参数、工艺以及一些常见问题。诚瑞丰协同提供高端精密金属结构件及智能终端的设计研发及产品优化等解决方案。

东芝公司

价格:按图纸报价
周期: 24小时

咨询热线:13825200700
资质认证: ISO9001认证 SO14001认证 TS16949认证


产品特点/ Characteristics

部品具备以下特点:

1)耐腐性,表面具有铝锌镁三层“关卡”保护,并且还具有“自愈性”,表面损伤之后,自动生产一层新的保护层;

(2)嵌接性能,该部件孔位较多较多(尺寸误差≤0.1mm ,可以满足多方位组装,提供稳定的内部结构空间;

(4) 耐热性,最多可以承受300℃的高温,在多重恶劣的应用场景下,性能稳定;

(5)迭代性,定制化量产,版本升级更新可以灵活应对,成本投入大幅降低

注:页面底部更多产品详细照片以展示镀铝锌镁板五金冲压件的产品特点。

产品参数/ Parameters

品尺寸 195*140*60mm 展开尺寸 259*182*1.6mm
产品材料 SECC
材料厚度
1.6mm
品重量
210.3g
模具类型
单冲模&复合模,共7套
表面处理
加工难度 复杂
尺寸误差 ±0.1mm 角度误差 ±0.3°

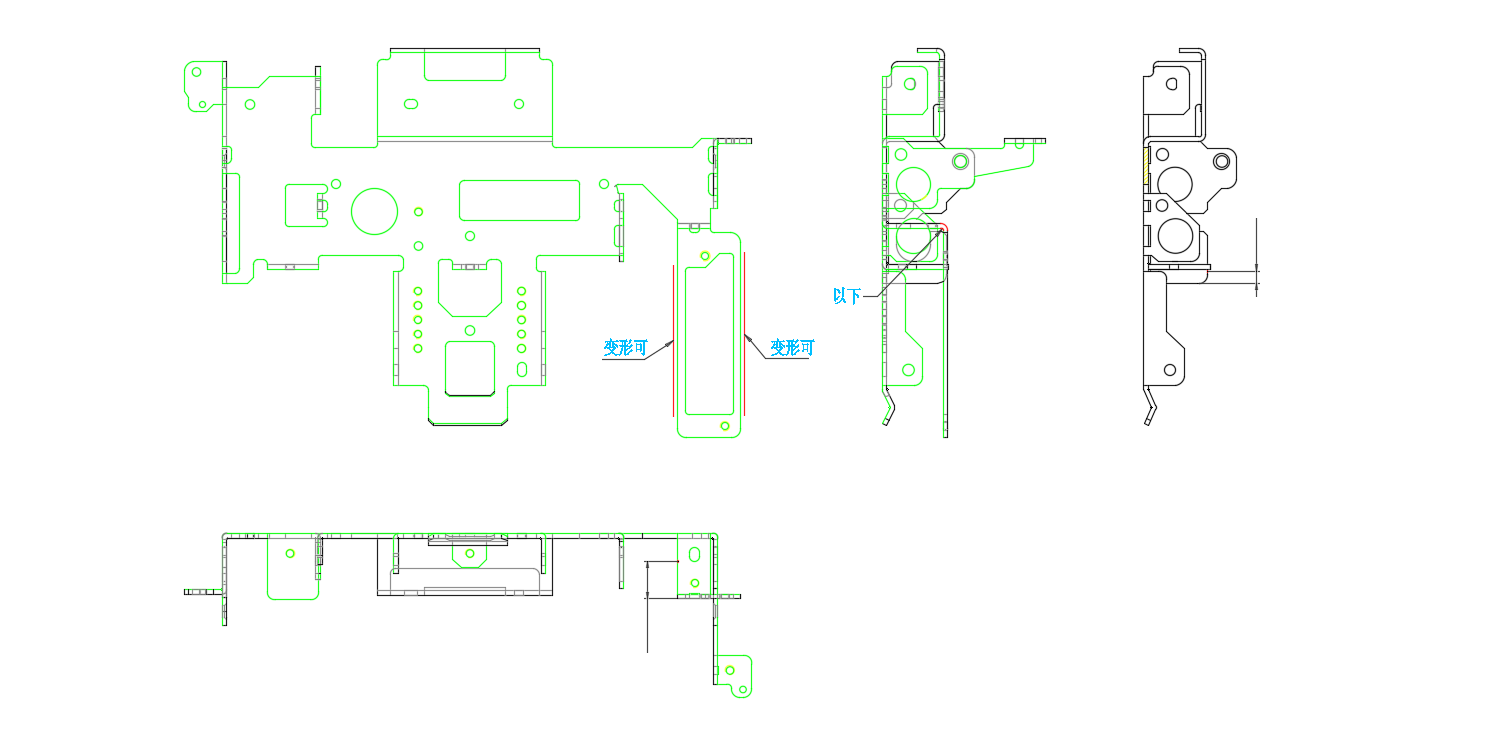

产品图纸/ Product Drawing

镀铝锌镁板五金冲压件


生产工艺/ Process

序号
工序
床吨
工艺说明及注意事项
1
复合下料
160T

冲压加工将部件的外形和雏形孔一次性生成,同时可以保证产品的尺寸要求和保证产品毛刺高度要求;

2
啤孔
80T

将部分圆形孔冲出,为攻牙做准备;

3
打批锋
80T

修边,去毛刺,为后续加工做准备

4
啤孔,L曲
80T

行程有两道工序工序,模具弯曲加工可以大幅度保证产品尺寸的要求和生产过程稳定性

5
搭牙
17-M3

17处孔要进行攻牙二次加工,注意牙孔垂直度,孔直径大小误差≤0.1mm;

6
窝钉
辅助工艺

压铆工艺,让部品与螺母(铆钉)紧密结合,满足客户的组装要求

7
L曲
80T

再次对部品进行冲压折弯;

8
L曲
80T
      第六次折弯行程
9
L曲
80T
       最后一道行程
10
除油,品检
助工艺

水离子清洗机清除表面污渍后,全面检查电解板五金冲压件的尺寸 误差及表面处理后的外观要求是否及格;

11
包装
助工艺

包装工程师设计专属包装方案,保证产品在后续运作过程中的品质合格,避免损耗;


常见问题/Common Problems

1. 订购镀铝锌镁板五金冲压件需要注意什么事项?

答:有两方面可以提升,且效果显著:

其一是我所生产的金属结构产品均是非标定制,包括OEM和ODM两种模式,如果客户有其他特殊要求理念,也可以向我司提出,我司会安排人员1对1服务;

其二是审厂,如果客户的产品与我司生产理念相互配合,我司会邀请客户到公司审厂,一则是可以更完全的传达客户的产品理念,二则是也可以明确了解我司的软硬实力。

深圳市诚瑞丰公司多年来积极国外先进设备和培养高端技术人才,夯实基础,旨在为在推动中国精密智造升级行程中贡献出更多的力量和研发技术支持!

2. 诚瑞丰对镀铝锌镁板五金冲压件,或者说其它材质的五金冲压件的加工工艺有哪些基本要求?

答:从以下四个方面说明:

1) 设计要符合要求。五金冲压件在设计零件的结构形状时,表面及组合设计一般偏向于结构简单、合理,最好采用结构简单合理的表面,同时还应当尽量使加工表面数目最少和加工面积最小,缩减加工成本损耗

2) 机型或工艺正确选择。必须采取合理的冲压机型(吨位、精密度要求)制造毛坯,毛坯的选择与具体的生产技术条件有关,一般取决于生产批量、材料性能和加工可能性等;

3)材料选择。 五金冲压成形性能的要求,对于成形工序,为了有利于冲压变形和制件质量的提高,材料应具有良好的塑性、屈强比小、板厚方向性系数大、板平面方向性系数小、材料的屈服强度与弹性模量的比值小等特点。对于分离工序,要求有一定的塑性和硬度,因为塑性越好的材料越不易分离。镀铝锌镁板五金冲压件也是具备了这些特质

诚瑞丰公司五金冲压件所用的材料,一方面需要满足产品设计的技术要求,另一方面则满足冲压工艺的要求和冲压后的加工要求(如切削加工、电镀 )

4) 成本控制。规定适当的制造精度及表面粗糙度零件的加工费用。五金冲压件的加工费用会随着精度的提高而增加,尤其在精度较高的情况下,这种增加极为显著。五金冲压件加工工艺较为复杂,为保证五金冲压件产品性能能满足使用要求,就需要遵循相应的工艺要求,确保生产可行性。


产品图片/ Pictures

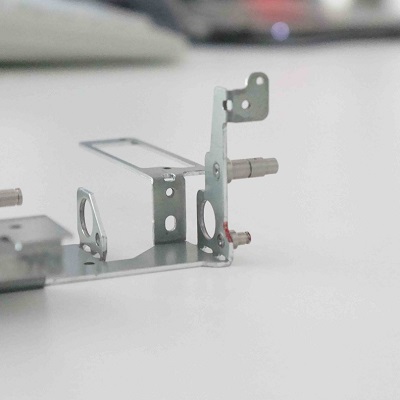

  • 镀铝锌镁板五金冲压件侧视

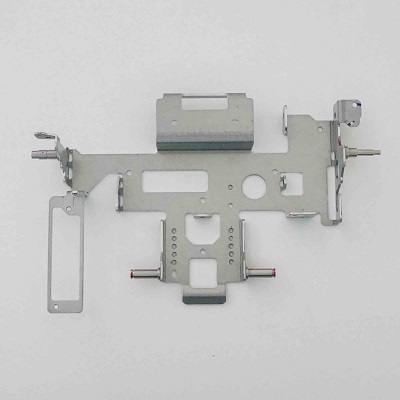

  • 镀铝锌镁板五金冲压件俯视

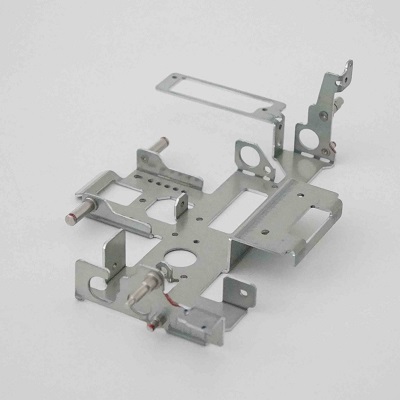

  • 镀铝锌镁板五金冲压件折弯

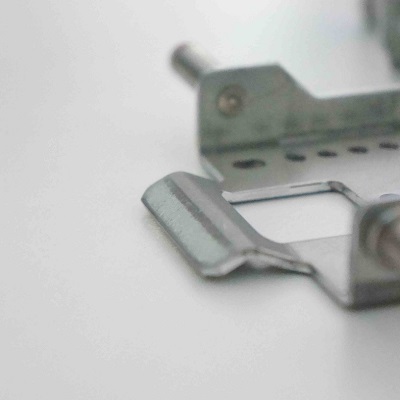

  • 镀铝锌镁板五金冲压件细节
