佛山钣金加工厂,模具设计及工件翘曲解决办法

作者: 诚瑞丰 编辑: 来源: 发布日期: 2020.11.06
信息摘要:
佛山市临近珠江口岸,拥有庞大的不锈钢产业群,众多钣金加工厂在此开设,专注精密钣金件的生产加工,支持进出口钣金件定制及成品组装服务。拥有良好的…

佛山市临近珠江口岸,拥有庞大的不锈钢产业群,众多钣金加工厂在此开设,专注精密钣金件的生产加工,支持进出口钣金件定制及成品组装服务。拥有良好的工艺品质,是钣金厂家的立足之本,其中就包括模具设计和钣金件质量管水平这两方面。

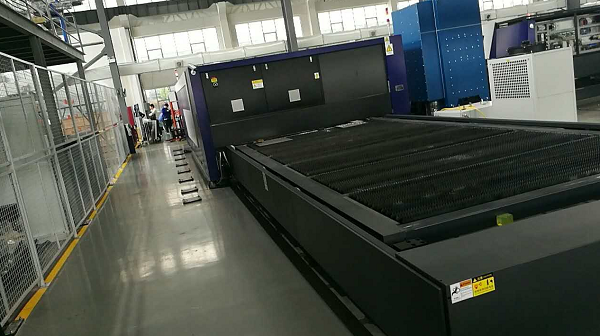

精密钣金加工厂

一、钣金加工厂的模具设计要求

为使工艺设计和模具设计最大限度地适应于实际生产,保证加工出质量与尺寸精度均满足图纸要求的冲压件,既做到技术上可行又要使经济上合理,要求设计人员不仅具备较好理论基础知识和丰富的实践经验,而且还应在掌握冲压设计基本原则、方法及借鉴他人设计经验、技巧的基础上,具有灵活分析并妥善解决生产实际同题的能力。

在设计时应充分考虑如下因素:

1产品零件的质量和尺寸精度要求;

2产品零件对冲压工艺的适应性;

3生产批量的大小(设制、小批量、大批量);

4冲压设备条件;

5是否具备加工条件及技术水平;

6原材料性能、规格及供求状况;

7操作方便与安全生产;

8工厂、企业管理水平;

9质量和性能非常关键,要把安全性放在第一位;

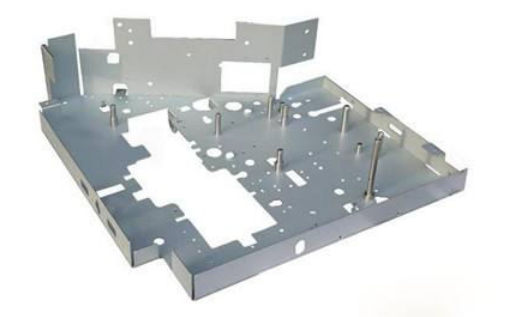

精密钣金加工件

二、钣金加工厂的工件翘曲解决办法

1.有间隙作用力和反作用力不在一条线上产生力矩;

2.凸凹模间隙过大及凹模刃口带有反锥度时,或顶出器与工件接触面积太小时产生翘曲变形;

3.剪切角设计过大或剪切角合理搭边太小;

4.卷材未矫平等;

5.翘曲变形的预防办法:

6.冲裁间隙要选择合理;

7.在模具结构上应增加压料板(或托料板)板材与压料板平面接触并有一定的压力;

8.检查凹模刃口如发现有反锥度则必须将冲模刃口修整合适;

9.如是由于冲裁件形状复杂且内孔较多时剪切力不均匀增大压料力,冲裁前就压紧条料或者10.采用高精度的压力机冲裁;

11.板材在冲裁前应进行校平,如仍无法消除翘曲变形时可将冲裁后工件通过校平模再次校平;

12.定时清除模具腔内的赃物,薄板料表面进行润滑,并在模具结构上设有通油气孔。
