珠海钣金加工厂,冲压模具的常见种类型号介绍

作者: 诚瑞丰 编辑: 来源: 发布日期: 2020.11.04
信息摘要:
珠海市地处珠三角制造业发达地区,拥有很强的发展潜力,近年来更是加大对钣金加工厂的引进力度,积极招商,放宽投资政策,营造更活跃的营商环境。冲压…

珠海市地处珠三角制造业发达地区,拥有很强的发展潜力,近年来更是加大对钣金加工厂的引进力度,积极招商,放宽投资政策,营造更活跃的营商环境。冲压模具是钣金加工厂的生产利器,很多可以在合作时比较关注单一的型号定制,其实模具的种类有很多,本文将对冲压模具的类别进行分析。

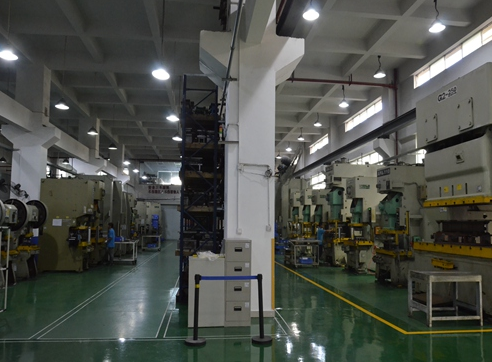

钣金加工厂

一、钣金加工厂常见的冲压模具分类

冲压模具是冲压生产必不可少的工艺装备,是技术密集型产品。冲压件的质量、生产效率以及生产成本等,与模具设计和制造有直接关系。模具设计与制造技术水平的高低。是衡量一个国家产品制造水平高低的重要标志之一,在很大程度上决定着产品的质量、效益和新产品的开发能力。冲压模具的形式很多,一般可按以下几个主要特征分类。

(一)根据工艺性质分类

1冲裁模:沿封闭或敞开的轮廓线使材料产生分离的模具。如落料模、冲孔模、切断模、切口模、切边模、剖切模等。

2弯曲模:使板料毛坯或其他坯料沿着直线(弯曲线)产生弯曲变形,从而获得一定角度和形状的工件的模具。

3拉深模:是把板料毛坯制成开口空心件,或使空心件进一步改变形状和尺寸的模具。

4成形模:是将毛坯或半成品工件按照凸、凹模的形状直接压制成形,而材料本身仅产生局部塑形变形的模具。如胀形模、缩口模、扩口模、起伏模、翻边模、整形模等。

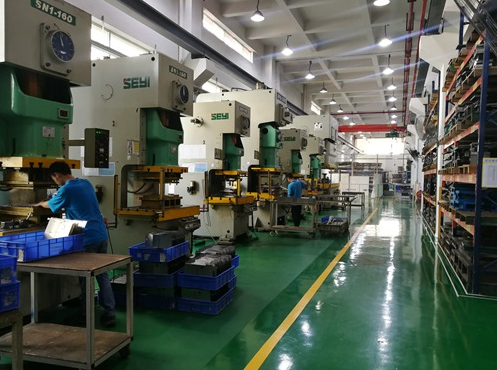

钣金加工厂

(二)根据工序组合程度分类

1.单工序模:在压力机的一次行程中,只完成一道冲压工序的模具,如图所示。图1.3

2.复合膜:只有一个工位,在压力机的一次行程中,在同一工位上同时完成两道或两道以上冲压工序的模具。

3.级进模(也称连续模):在毛坯的送进方向上,具有两个或更多的工位,在压力机的一次行程中,在不同的工位上逐次完成两道或两道以上冲压工序的模具。

二、钣金加工厂的冲压模具结构分析

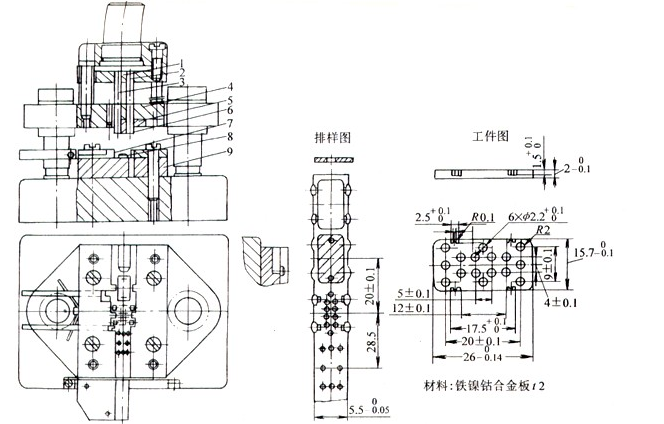

钣金加工厂-单工序落料模

如图是一幅带导柱导套的单工序落料模。由上、下模两部分构成,上模由模柄、上模座 、导套、凸模、垫板、固定板、卸料板和螺钉、销钉等零件组成;下模由下模座、导柱、凹模、导料板、承料板和螺钉、销钉等零件组成。上模通过模柄5被安装在压力机滑块上,随滑块作上下往复运动,因此称为活动部分。下模通过下模座被固定在压力机工作台上,所以又称为固定部分。

通常模具由两类零件组成;一类是工业零件,这类零件直接参与工艺过程的完成并和坯料有直接接触,包括有工作零件等;另外一类是结构零件,这类零件不直接参与完成工艺过程,也不和坯料有直接接触,只对模具完成工艺过程起保证作用,或对模具功能起完善作用,包括有导向零件、紧固零件、标准件及其他零件等。
