清远钣金加工厂家的开式和闭式冲床介绍

作者: 诚瑞丰 编辑: 来源: 发布日期: 2020.10.23
信息摘要:
开式和闭式冲床是清远市钣金加工厂家的两种常见的生产设备,这两者之间既有相似性又存在不同的地方,为了更好地进行全面认识,诚瑞丰总结出了以下相关…

开式和闭式冲床是清远市钣金加工厂家的两种常见的生产设备,这两者之间既有相似性又存在不同的地方,为了更好地进行全面认识,诚瑞丰总结出了以下相关知识。

一、钣金加工厂家的开式冲床介绍

开放式冲床的主体通常为C形,工作台在三个方向上开放。这种设计使装卸和冲压操作更加容易,并且在设计机械化和冲压自动化时更加有利。

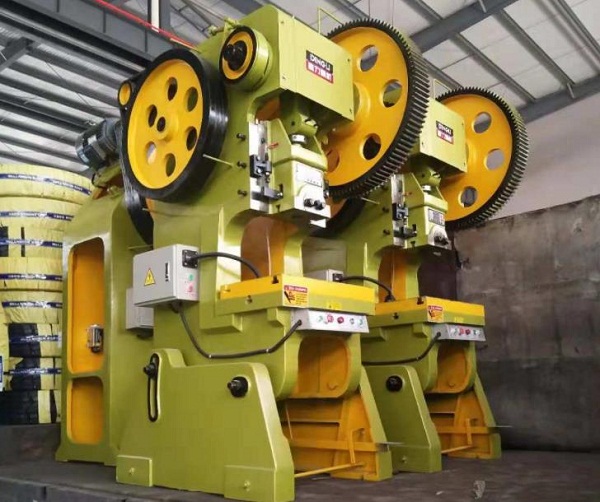

钣金加工厂家-开放式冲床

C形机身的缺点是加工时变形大,刚性差,因此开式冲头的吨位一般较小。根据机身角度,开放式打孔机可分为单列打孔器和开放式双列打孔器。单柱冲床的中间部分是一个整体的直立柱,该柱由顶部的曲轴和底部的工作台支撑。色谱柱部分没有排放孔。敞开式双柱冲头,机身中间前后敞开,形成两个立柱,工件或废料可以通过两个立柱排出到冲头的背面。根据作用在同一滑块上的连杆的数量,敞开式冲头可以分为单点冲头和双点冲头。开式双点冲头具有较大的滑块底面和工作台,适用于较大工件的落料,冲孔和浅冲,也适用于左侧小工件的连续冲孔和正确的方向。

根据工作台的结构特点,敞开式冲头可分为固定式冲头,可倾斜式冲头,活动式冲头,旋转式冲头和圆柱式冲头。固定工作台冲头的刚性和抗振动稳定性更好,并且可以制成更大的吨位。

倾斜冲头时,其主体可以向后倾斜一定角度(通常为25°或30°),以便利用冲头背面的工件(或废料)重量。活动工作台冲床的工作台可升降,适用于高度尺寸较大且合模高度变化较大的零件弯曲,修边和冲孔。

转盘冲床的工作台可以旋转。大多数工作表都用于安装列表,有些则用于安装其他专用工作表。

圆柱冲头适用于制造封闭环零件,例如汽车网,轮辋和其他桶形零件。敞开冲头的吨位通常较小,并且通常使用刚性离合器。由于开放式打孔机易于使用,因此被广泛用于打孔和落料。修整,弯曲,浅拉伸和成型过程。在中小型压力机中,已经广泛开发了开放式冲头。在通用冲头的生产中,开口冲头约占95%。

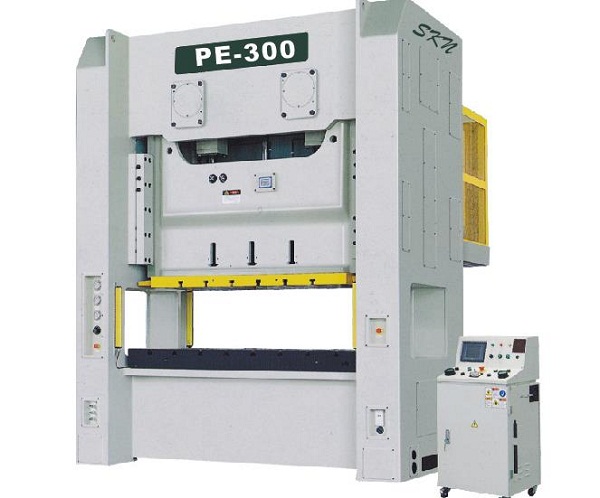

钣金加工厂家-闭式冲床

二、板金加工厂家的闭式冲床介绍

1)采用封闭结构具有较大的承载能力,广泛用于大中型冲床结构。

2)采用偏心齿轮式曲柄结构。该结构的偏心轴铸在最后一级齿轮上,连杆套在偏心轴上。当齿轮旋转时,偏心轴的偏心R形成一个“曲柄”,该曲柄驱动连杆往复运动。

3)多级闭式冲压机的传动系统通常布置成三级或四级传动装置,并且有上下传动装置。

4)连杆的长度可以通过电机调节。

5)采用摩擦离合器和制动器。

6)平衡器用于平衡连杆滑块部件的沉重重量,以防止滑块由于自身重量而掉落,并使冲头平稳工作。

7)通常,安装气垫或液压气垫用于卸载和压边。

诚瑞丰公司25年精密钣金生产经验,大型厂家资质,可定制各种结构的钣金件,欢迎电询合作!
