石岩五金冲压件加工厂,U型折弯件出现凸米咋办?

作者: 石岩五金冲压厂 编辑: chenvo.com 来源: 精密冲压加工 发布日期: 2020.09.21
信息摘要:
U型折弯件的技术含量要比普通件高很多,工艺工序也更复杂,石岩五金冲压件加工厂对折弯技术非常熟悉,可使用折弯机加工出各种形状的零部件。但在日常…

U型折弯件的技术含量要比普通件高很多,工艺工序也更复杂,石岩五金冲压件加工厂对折弯技术非常熟悉,可使用折弯机加工出各种形状的零部件。但在日常的车间加工中,工件的表面会出现凸米,影响了交付质量,这种情况该咋办呢?

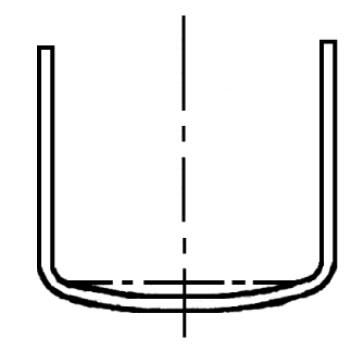

如图所示,常见的U形冲压和弯曲部件的底部不均匀且凸起。

石岩五金冲压件加工厂-U形冲压折弯件

底部不均匀和鼓起现象的原因主要是,在冲压和弯曲过程结束时不使用顶板,而仅使用模具的底部进行压制。在不使用顶板的情况下进行U形冲压和弯曲时,从冲压开始到最终成型,板和冲头的底部均未紧紧地冲压。这样,不可能使材料完全塑性变形,并且U形冲压部件的底部经常凸出。

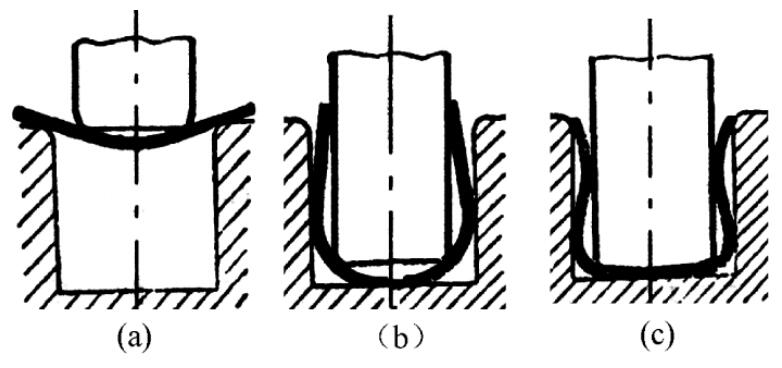

下图显示了冲压过程中钣金的变形。

石岩五金冲压件加工厂-板料在冲压过程中的变形情况

1、图a显示,当打孔器开始向下压并刚好接触到纸张时,在凸出和凹入的水平圆角所施加的压力下纸张会弯曲,并且纸张会从打孔器的顶表面鼓起。

2、图b示出了当冲头进入凹模并继续弯曲时,尽管片材在凹模的角部的作用下弯曲,但是初始凸出形成在凸模下。因为没有顶板的压紧,所以没有明显的变化。

3、如图c所示,当将冲头压到底时(即弯曲过程的最后阶段),凸出部分会被凹模的凸面和底部弄平,当弯曲完成后,从冲模中取出工件后,由于回弹而使扁平的隆起得以恢复,从而使底部的凹凸不平和隆起的弯曲变形得以保留。

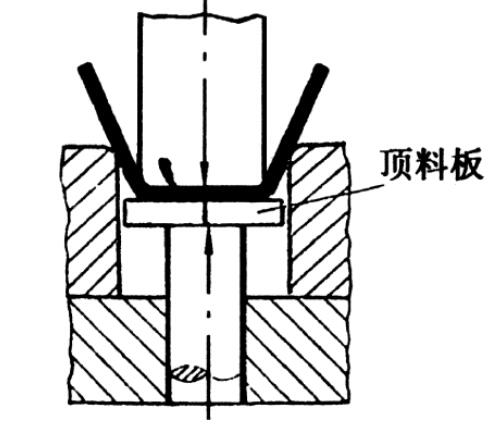

带有顶板的冲压模具可以防止这种现象的发生,如下图所示。

石岩五金冲压件加工厂-带有顶料板的冲压模具

显然,从弯曲过程开始,顶板就在片材上施加足够的压力,以使片材不会因留下冲头的顶面而膨胀。同时,在弯曲的最后阶段,即从模具的底部到To粗的效果,有可能获得更理想的底部平坦且两侧弯曲良好的零件,从而使底部凸起或底部平坦,但侧面已拉长。
