云浮五金冲压件加工厂的冲压模具转子设计参数图

作者: 云浮五金冲压厂 编辑: 精密冲压件 来源: 冲压加工 发布日期: 2020.09.02
信息摘要:
云浮五金冲压件加工厂的员工熟悉冲压模具的各种工艺,在初入本行时,每个员工都要学会看图纸,然而很多冲压模具厂对员工的培训不够规范,没有相关的技…

云浮五金冲压件加工厂的员工熟悉冲压模具的各种工艺,在初入本行时,每个员工都要学会看图纸,然而很多冲压模具厂对员工的培训不够规范,没有相关的技术文档积累,学习专业技术,从技术知识开始。

电机转子对冲压件的尺寸要求较高,除了外径的尺寸,其余尺寸的公差要求精密,需要选用精度高的冲压模具才能满足要求,可从以下3种方案来设计冲压转子:

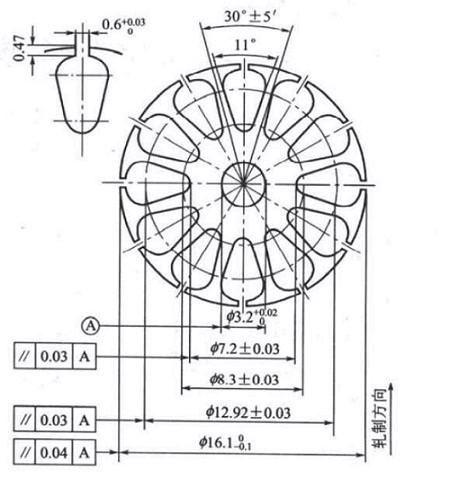

冲压模具-电机转子图-五金冲压件加工厂

①1次冲1槽:使用复合模冲出垫圈,再用冲槽模将槽一个个冲出

②1次冲多个槽:先冲出垫圈毛坯,再一次冲压所有槽。

③连续模具:冲轴孔、冲槽(全部)、落料三工序连续冲压。

④复合模具:将轴孔、槽形及外形一次性冲出来。

单槽冲模一般安装于专用冲压设备——冲槽机上,冲模结构简单,容易制造,应用较广,适用于槽形大小一致的微电机零件、转子片生产。槽形精度由冲槽机分度结构保证,单槽冲模可以达IT9的分度精度。

国内部分厂家采用补偿轴承滚柱的分度盘和外圆定位结构,槽距精度高达±0.002mm。据某些冲压厂的经验,上述四种冲压转子的方法,槽分度都可达到IT9的精度冲槽、冲孔、转子位于槽形中的三个同心圆,相当于槽形孔中心距,其公差参考各类冲压模具性能和使用情况可知。要满足高精度的孔中心距,需采用槽形孔一次同时冲出。显然,逐槽冲的单槽模就受到限制不能采用,只能在所有槽形一次冲出的多槽模、连续模及复合模这三类冲模中选用合适的一种。冲压件上孔的不同轴度(分别为0.030. 04mm),可视为孔对外缘轮廓的偏移公差,因为都是按轴孔定位冲出的。这样高的精度,从各类冲压模具性能和使用情况可看出,只有采用高级精度的复合模才能满足公差为±0.015,其他型号冲模冲出的孔对外缘轮廓的偏移公差均大于产品要求。

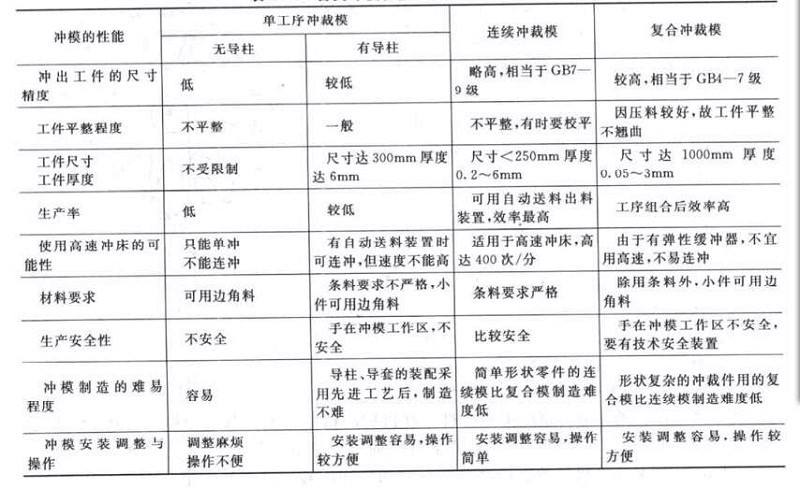

冲压模具详细性能参数表-五金冲压件加工厂

可以得出结论,本产品的冲压工艺方案,采用复合模合适,它能全面满足产品的各种尺寸精度要求。在分析采用复合模的可能性时,除了冲模制造条件许可、经济上合理外,还要考虑冲模寿命。对冲模寿命影响较大的是凸凹模的最小壁厚,壁厚过小,强度不足,容易被产品胀裂,因此凸凹模壁厚不能小于最小极限值。凸凹模工作部分断面形状与产品一致,转子凹凸模最小壁厚在槽形开口处为047mm,而最小极限值为1.2t =0. 42mm,可见凸凹模最小壁厚大于允许的最小极限值,故凸凹模强度有保证,因此,采用复合模冲压的方案是可行的。

从上述工艺方案的分析知,采用简单模还是采用连续模或复合模,是确定冲压工艺方案的重要内容。要正确选择冲压模的型式,就要根据冲压件的生产批量的尺寸大小、形状的复杂程度、尺寸精度的高低、材料的厚薄、冲模制造条件和冲压设备条件等多方面考虑。
