五金冲压复合模
  • 五金冲压复合模
  • 冲压复合模
  • 复合模

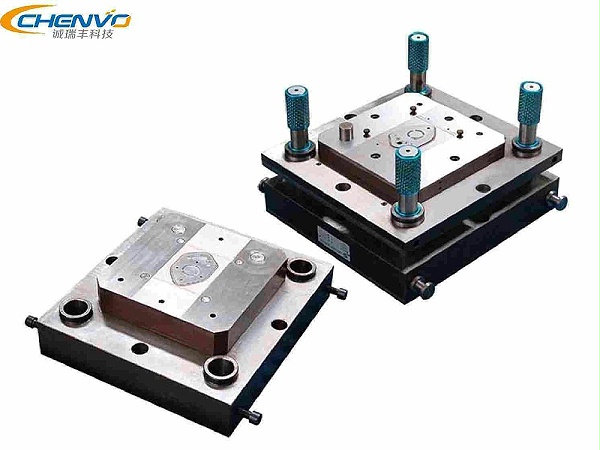

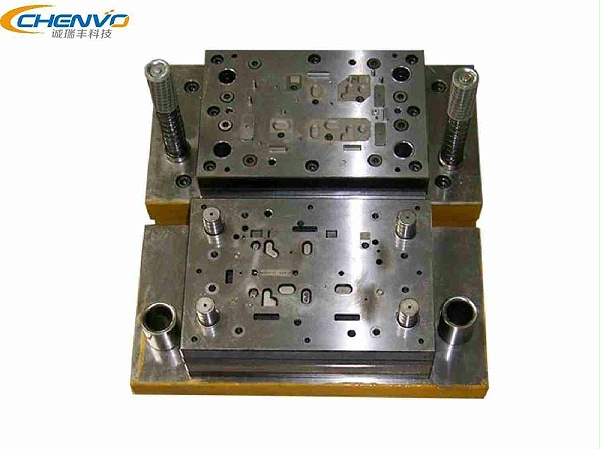

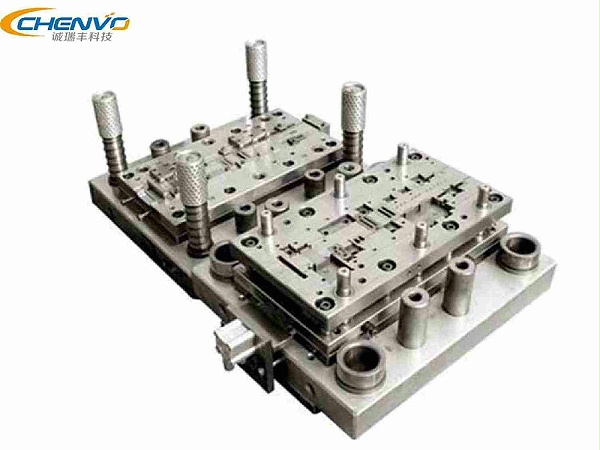

产品名称:复合模,又称复合冲裁模

产品价格:非标定制,来图报价

模具精度:0.01 mm

模具材质:采用的是XW-42、ASP23、V4、V10、K110等材质的模具钢

产品描述:在一次冲裁行程中,完成落料、冲孔等多个工序的模具。诚瑞丰可为各领域的精密金属结构产品提供一体化定制和协同优化的解决方案。

产品简介


— 厂 实力 —

  • 五金模具仓 20000+ 项
    迄今为止,诚瑞丰已完成超过20000项精密五金冲压模具项目,并沉淀了庞大的五金复合模应用数据和客户分享,共同发展。
  • 研发设计团队 100+ 位

           公司现有100多位研发技术人员,可协同客户进行五金模具的设计与研发,并提供多个领域产品的定制化解决方案。
  • 复合模精度测量 0.01 mm

           诚瑞丰积极引进先进设备,不断攻克技术难题100多项,旨在提高模具产品的精度,误差范围控制在0.01mm以内。










— 模具参数 —
产品类型
非标定制
产品价
来图定制
工艺类型
冲压成型
工序类型
复合模
模具精度
0.01mm
使用寿命
100万冲次
冲床吨位范围
50T~300T
质量体系
ISO9001/ISO14001/TS16949
适用领域
机械工程、金融设备、通信机柜、智能家居、OA行业、城市设施、汽车行业等


优选配件供应商 —

复合模配件供应商


— 模具生产设备 —
  • 复合模沙迪克设备 日本原装进口的沙迪克设备可实现五金冲压复合模最低3μm的高精度加工
  • 复合模加工中心 高速超大型台群电脑锣(CNC)有效解决大型精密模具接驳误差,实现6000mm*2300mm模具板的一次性加工完成。
  • 复合模火花机 三菱镜面火花机0.005mm~0.01mm平面度加工,以优良的加工设备充分保证模具的使用及冲压制成的稳定性。


— 模具制作流程 —

五金复合模工艺流程


订购建议

亲爱的客户,针对您的五金冲压复合模的订购需求,我司结合以往客户的采购经验,在此向您提出几点建议,希望可以为您提供参考:

1. 我司承接的五金冲压模具皆为非标定制,提供更详细的产品数据不但可以使模具产品的呈现更完美,也会使得彼此打合过程更加顺畅(对于客户的产品数据,我司将签订《客户数据保密协议》);

2. 我司承接五金模具的设计定做以及该模具对应产品的批量冲压加工生产,并且具备钣金零件加工机箱机柜生产的多元化定制服务;

3. 为了保证模具的寿命以及使用的稳定性,我司制作模具所使用的配件默认为大同特殊钢、东发、米思米等优质供应商,如需采纳其它供应商,请提前联络;

4. 模具的购买价格不是唯一的考虑因素,还需要考虑厂家的实力、服务、质量以及供应周期等;

5. 模具选择建议:单冲模结构简单,单一模具成本较低,加工周期短,调整方便,用于产品结构复杂,生产产量不大的产品;复合模具结构紧凑,产品一次成型精度高,适合于产品结构相对简单,但是精度要求较高的产品;级进模具结构复杂,生产效率很高,成本也比较高,适用于产量很大的产品。

如果您有其它疑惑,欢迎(网站咨询窗口或电话)联系我们,我司将会安排模具工程师为您提供“ 1对1 解疑服务!


— 常见问题 —

      1 . 五金冲压复合模有什么优缺点?


答:将五金冲压复合模和其他冷冲压模具结构对比的话,它具有以下一些优点:


(1)由于工件 同轴度好,表面平直,因此它的尺寸精度 较高,可控性也非常高;
(2)生产效率高,且不受条料外形尺寸的精度限制,有时废角料也可用以再生产,有效控制生产成本;



但相对的,它也具备了一些缺点:


(1)模具零部件加工难度大, 人工和材料成本较高;
(2)凸凹模容易受到最小壁厚的限制,不宜采用内孔间距、内孔与边缘间距较小的下件。


针对复合模的优缺点,根据产品的特性选择正确的模具极为重要。 诚瑞丰公司深耕五金冲压的模具制作及其产品生产多年,已储备了大量的产品数据以及经验来判断五金冲压复合模的使用与否,并免费为各行业朋友提供五金产品的解疑服务。


2. 五金冲压模具有哪些结构模块?

答:可以细分为上盖板、上模座、上垫板、夹板、脱垫板、脱料板、下模板、下垫板、下模座等结构模块。
