最有优势的五金冲压工艺,你知道W曲吗

作者: 编辑: 来源: 发布日期: 2018.09.10
信息摘要:
经过前面几篇文章对工艺的介绍,大家都应该对五金加工工艺应该有较深层的了解了,知道了五金冲压工艺有冲裁、面压、拉伸、L曲、Z曲、U曲和W曲等。…

经过前面几篇文章对工艺的介绍,大家都应该对五金加工工艺应该有较深层的了解了,知道了五金冲压工艺有冲裁、面压、拉伸、L曲、Z曲、U曲和W曲等。W曲从形状来看就知道是对工件加工三道弯,自然要设计好模具也不简单,要设计好W曲模具的人也不多,设计模具时即要考虑工件受外力作用下的拉伸,同时还要考虑四个边之间的影响及尺寸的精密度,这些因素考虑好后,W曲的设计模具就做好了。

所有冲压工艺都一样,对加工工艺的人员技术不是很高,同样一个行程工艺的生产效率是折弯加工的3倍。这样单次的行程相比折弯来说,冲压加工工艺更有优势。下面我来和大家简单的分享一下W曲模具需注意的细节。

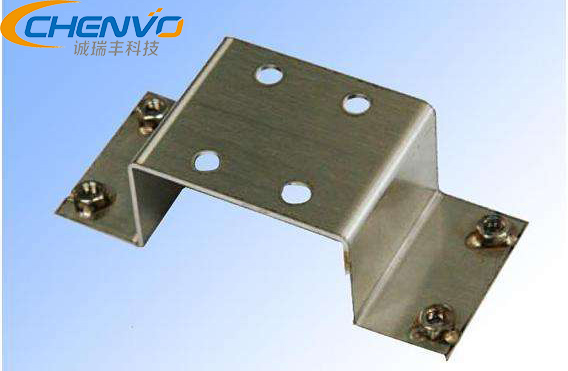

W曲图片

W曲工艺可能是中间加工工艺,也有可能是最后的工艺,这和U曲、Z曲有点相似的。要做好W曲工艺需要上模和下模都做成W形状,可以用一块原材料线割成上、下模,再镶入上下夹板中,这样一来可以保证上、下模的稳合度;还要在底模上制作好四方挡位,需要注意上下模具之间的避让;做定位也需要考虑对工件的避让,在超过板厚度以上需要做斜坡来避让工件折起时摩擦定位块缺肉,这些具备好时W曲工艺加工工件就没什么问题了。

W曲工艺和折弯工艺有点相似,鉴于模具的设计难度W曲常用的是做角度大于90度的工件,或一些高精密度的工件;对工件的加工受折边的长短影响不大。总之,折弯速度受人为影响很大,而加工精度受人为影响不大、加工效率较高、折弯W形高度还不怎么受影响。今天就同大家分享了W曲工艺,让大家更好的认知W曲的优势。后续还会和大家一起分享其他五金加工工艺,希望能帮到大家。
