珠海冲压加工厂一直在优化精密冲压件的排样图,因为工件的原材料占据了总成本的60%+,更合理的拍样图有助于提高材料利用率,从而降低生产成本,增…

珠海冲压加工厂一直在优化精密冲压件的排样图,因为工件的原材料占据了总成本的60%+,更合理的拍样图有助于提高材料利用率,从而降低生产成本,增加竞争优势。诚瑞丰公司车间面积10万平方米,冲压设备100+,人数600+,拥有成熟的工艺技术和经验丰富的工程团队,尤其胜任排样图的设计工作,以下为你讲解。

1.   珠海冲压加工厂-精密冲压件排样的定义

工件在钢板上如何进行布置称之为冲压排样,合理的布局对原材料的利用率非常有帮助,提高了工件的实际使用面积占材料面积的比率。再者是废料的拆解,分为工艺和结构两种,前者包括搭边和预余料,与排样和冲压的方式有关;后者是由产品自身的形状和特点决定的。为了提高排样技术,首先得思考如何减少废料的产生,设计合适的排样方案。

2.   珠海冲压加工厂-精密冲压件排样图分析

a)   不难发现,下图中的单排样法的材料利用率为53%,而采用对排法的材料利用率达到68.5%,采用何种方式是非常重要的,对冲压件的成本有很大的影响。

珠海五金冲压厂-两种排样法

b)   其次是其利用率与工件的形状有关联。

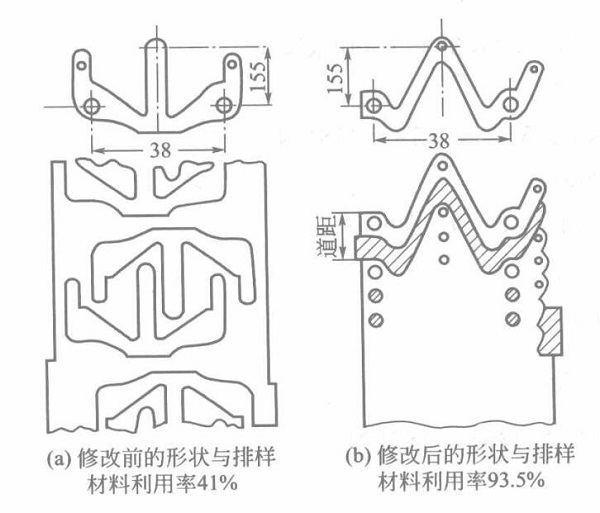

如下图显示的结构,原本的材料利用率只有41%,但是将外形修改后,保证原有设计的前提下,对将材料的利用率提升到了92.5%,大大降低了成本。因此,在与客户达成共识的前提下,我们会建议对原有的产品做微调。
珠海五金冲压厂-改变冲压件外形

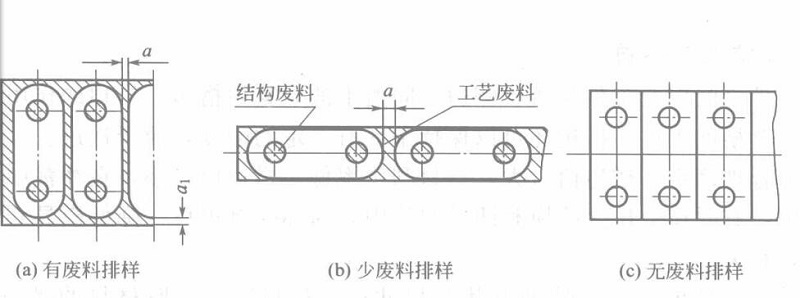

c)   还有一种情况是,冲压件的排样可分为有废料、少废料、无废料三种。如果采取后两种方式,可以明显降低生产成本,提高冲压效率,在一定程度上简化了模具的结构,对初加工工序友好。具体情况可从下图观察到:

珠海五金冲压厂-3种排样

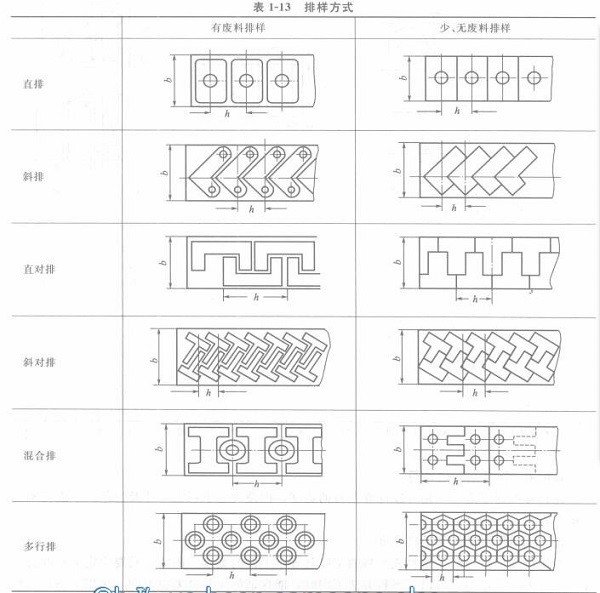

下图是针对集中排样方式的总结:
珠海五金冲压厂-排样方式集合

以上就是对精密冲压件的排样详解,希望对你有帮助。
