详解五金冲压模具结构

作者: 编辑: 来源: 发布日期: 2019.04.18
信息摘要:
五金冲压模具可的结构可细分为以下:上盖板材料:45#(不需要热处理)T=20.00 mm代码:PA硬度要求:自硬度,无特殊要求。

8

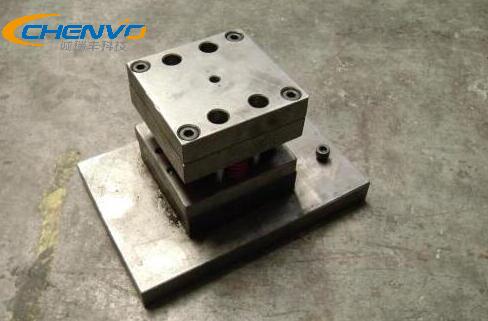

五金冲压模具可的结构可细分为以下:

上盖板

材料:45#(不需要热处理)T=20.00 mm

代码:PA

硬度要求:自硬度,无特殊要求

主要功能是平衡剥离弹簧的压力,使协调更好;将上模固定在冲床上。

加工机种:铣床、磨床

上模座

材料:45(无需热处理)

T=40.00 mm

代码:UP

硬度要求:自硬度,无特殊要求

主要功能:外导套上模座、极限柱和放料弹簧的厚度与放料弹簧的长度直接相关。

加工机械类型:铣床、磨床、慢速走丝。

上垫板

材质:SLD T = 12.000mm

代码:PB

硬度要求:HRC58~62(需要低温处理)

主要功能:在冲压过程中承受冲孔或板板,以避免模具座上的凹陷或变形。

加工机器类型:铣床,磨床,中型线材

夹板

材料:SLD T=18.000 mm

代码:PP

硬度要求:HRC58~62(需要低温处理)

主要功能:固定各冲头和插入件,确保零件的位置和精度;(零件与夹板的匹配间隙为:单边+0.01;通过定位销与上模座一起定位)

加工机床:数控,铣床,磨床,慢线

脱垫板

材质:SLD

T=12.000mm

代码:SB

硬度:HRC58~62

(需深冷处理)

功能:固定卸料插入件,承受在生产过程中因成型而产生的集中应力。

加工机器类型:铣床,磨床,中型线材

脱料板

材质:SLD

T20.000 mm+冲压厚度

代码:SP

硬度:HRC58~62(需要深冷处理)

1。放置放电插入件以确保定位精度

2。当冲头剪切完成时,冲头通过放电弹簧提供的力将冲头与冲压材料分开。

加工机床:数控,铣床,磨床,慢线

下模板

材质:SLD

T=25.000mm

代码:DP

硬度:HRC58~62(需要深冷处理)

作用:1.放置凹模插入,以确保位置的准确性

.承受冲剪时的旁侧力

下垫板

材料:SLD(需要淬火)

T=15.000mm

代码:DB

硬度:HRC58~62

功能:承受插入件冲压时产生的力,防止下模座凹陷或变形

下模座

材料:45#(不需要热处理)

T=50.00mm

硬度要求:自硬度,无特殊要求

代码:LP

功能:将外导柱、限位柱、弹簧和浮动材料销组件放置在各板上进行板形加工,上下表面平行度严格,平行度小于0.003,平行度小于0.003

以上就是五金冲压模的结构了,在冲压五金冲压件的时候我们应该对 五金冲压模具有一个深刻的了解。
