五金模具装配中心对细节处理要非常到位,一般的五金制品有限公司都会将工程师的经验整理成册,保存下来,以方便后续的精密安装维修等工作。
如图所示:以A作定位边,折B处,即B为支撑点,BC为料内小折。D处、C处向上运动,A处向下运动 。如果下模正装,那工件就很好避位,直接从下模外侧避开。

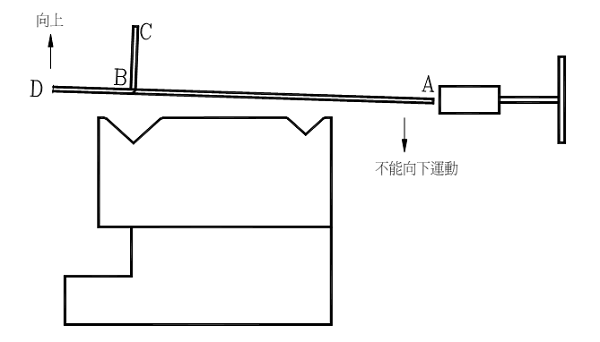

如果反装就会出现如下情况,,如下图:
如果反装,A处向下运动,D处、C处向上运动。A要向下运动,但下模挡住无法向下运动,工件就会产生干涉,导致峦形,所以只能进行五金模具正装。这都是五金制品有限公司的细节经验积累。
在折弯线前面或后面有抽形、抽孔、压桥或其他加工方式需要避位,以折弯线为基准。如抽形在折弯线前面,与定位边所在的方向相同,下模需正装。如果抽形在折弯线后面,靠近操作者身体的方向,下模需反装。

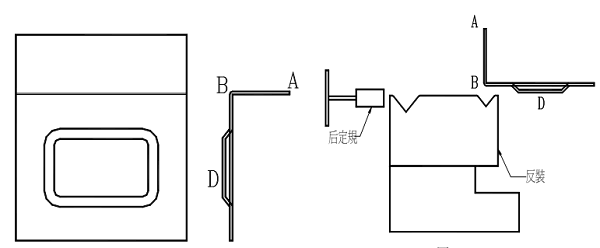

以折弯线为分界线,在折弯线的前面或后面,且离折弯线较近处有抽形、压桥或其它加工方式需要避位,且与折弯方向相反,这时就要考虑下模的正装或反装。以A为定位边,折弯B时,下模就需要反装,避开抽形处D。
如下图安装即可。
下模正装,抽形D处将无法避位,在模具正上面。如果折弯,AB处尺寸无法保証,且D处将因受压而变形,如果以A作定位边,折弯B处时,下模就需要正装,避开抽孔D处。以上就是五金制品有限公司工程师在五金模具装配中心积累的几点小经验。
