五金模具厂-冲压模具正反装

作者: R 编辑: 诚瑞丰 来源: 五金模具厂 发布日期: 2019.10.12
信息摘要:
五金模具厂在实际装模的过程中有不一样的经验技巧,尤其是冲压模具下模的正反装方面,较为复杂,需要仔细调整,以下细节作为参考,掌握模具的安装方式…

五金模具厂在实际装模的过程中有不一样的经验技巧,尤其是冲压模具下模的正反装方面,较为复杂,需要仔细调整,以下细节作为参考,掌握模具的安装方式及上下模组合,更加方便、快捷地进行折弯作业。

五金模具厂


装配分为几个点:

1.下模正装:即所使用的V槽在前面,靠近后定规的那一方向.

2.下模反装:即所使用的V槽在后面,靠近人身体的一边.

3.上模正装: 即上模卡沟的沟槽朝操作者的身体.

4.上模反装: 即上模卡沟的沟槽方向与操作者身体相反。

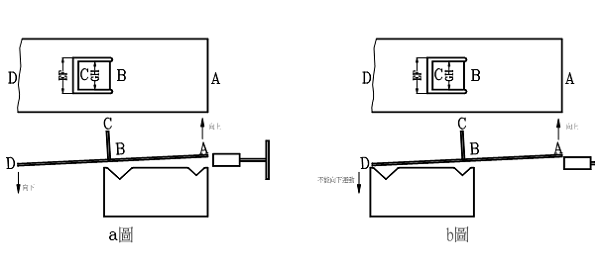

五金模具厂如图所示: BC折为板料内的一折.A为定位边,B处时,冲压模具下模就要反装,同时下模要考虑避位.下模宽度只能小于EF,大于或等于GH的宽度.原因: 当用A作定位边,B,B为支撑点,BC为料内小折.AC处都向上运动.A向上运动,B为支撑点,那麽D处就向下运动.

五金模具厂

如果五金模具厂的冲压模具下模正装就会出现下面这种情况:

由于BC长度为15mm,下模宽度为50mm.B处时,C向上运动,A向上运动,D向下运动.BD段长度大于下模高度,D无法向下运动,被下模垫挡住.这样整个工件就干涉,最后报废,无法折起.(b)当采用下模反装时(如图a),就很容易避开.A向上,C向上,D向下运动,工件BD段从下模外侧避开。
