五金冲压模具有哪些组成部分

作者: 诚瑞丰 编辑: 诚瑞丰 来源: 冲压加工 发布日期: 2018.12.28
信息摘要:
五金冲压加工是金属加工最常用的方式之一,在我们生活中随处都是冲压加工的零件,五金模具具有特定的轮廓或内腔形状,那么五金冲压所必须的五金模具由…

五金冲压加工是金属加工最常用的方式之一,在我们生活中随处都是冲压加工的零件,五金模具具有特定的轮廓或内腔形状,那么五金冲压所必须的五金模具由哪些部件组成你知道吗?

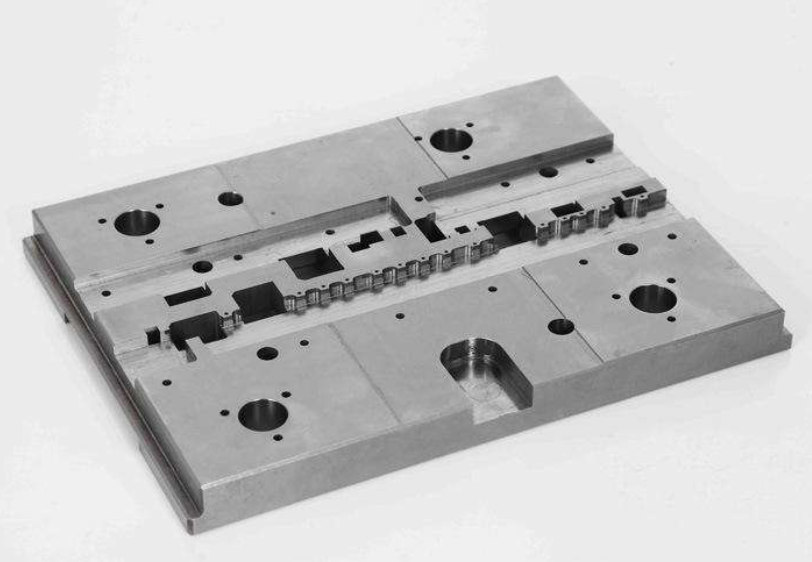

五金模具

五金冲压模具结构一般可以分为上模、下模两个组成部分。冲压模具的上模是由模柄(冲头把)、导套、凸模、垫板、固定板、螺钉、销钉、上模座(上托)、脱料版组成。冲压模具的下模一般是由下模座、导料板(侧面导板)、凹模、挡料板、承料板、导柱、螺钉、销钉等部件组成。

冲压模具一般分为两个部分:动模和定模,或凸模和凹模,分开时放入冲压材料,合并时通过力的作用冲压成形。在冲裁;在挤压、压铸和注塑过程中,外力则由气压、柱塞、冲头等施加在坯料上,模具承受的是坯料的胀力。

五金模具除其本身外,还需要模座、模架、导向装置和制件项出装置等,这些部件一般都是制成通用型,以适用于一定范围的不同模具。还有定位装置(导柱,导套) ,固定装置 (模架),冷却系统(冷却水道) ,恒温系统(加热管,发热线) ,流道浇注系统(,流道,流,顶出系统(顶针,顶杆) 复合模比平常模具多 :凹凸模,退料芯,孔固定。

五金冲压模具形状复杂,对结构强度、刚度、表面硬度、表面粗糙度和加工精度都有很高的要求,基本上是单件生产的,五金模具生产的水平是机械制造水平的重要标志之一,所以模具生产需要有很高的技术水平。模具的及时供应及其质量,直接影响产品的质量、成本和新产品研制。
