五金冲压模计算方式

作者: 编辑: 来源: 发布日期: 2019.03.07
信息摘要:
五金冲压原材料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层那就是中性层,中性层在弯曲过程中的长度…

五金冲压原材料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层那就是中性层,中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的标准。

 中性层位置与变形程度有关,但弯曲半径较大时,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,但弯曲径弯小,折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中收的内侧移动,中性层到板料内侧的距离用A表示。

 计算公式,展开长度=料内+料内+补偿量

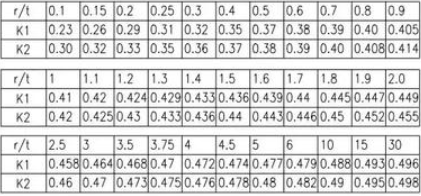

 1 中性层系数

 备注:k1适用于有顶底的v形成u形弯曲,k2适用于吴顶底的v形弯曲,但通常我们习惯取k2值。

11111111111111111111a

 2 压弯90度角的修正系数a值

备注:此数据可单独用于90度角的折弯修正,也可以与中性层系数互相检查核对。

2222222222255555

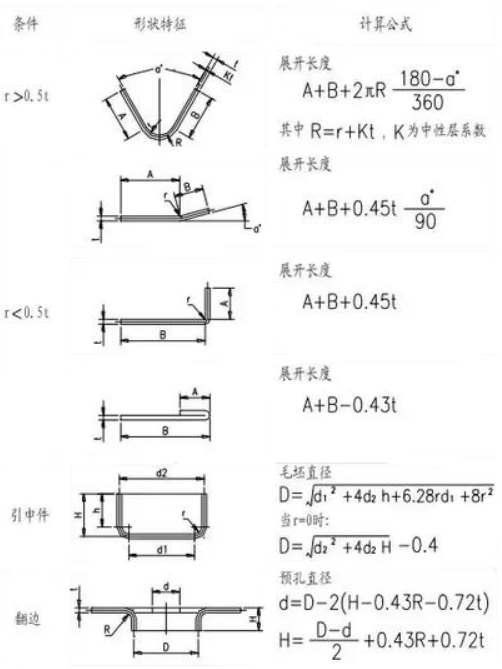

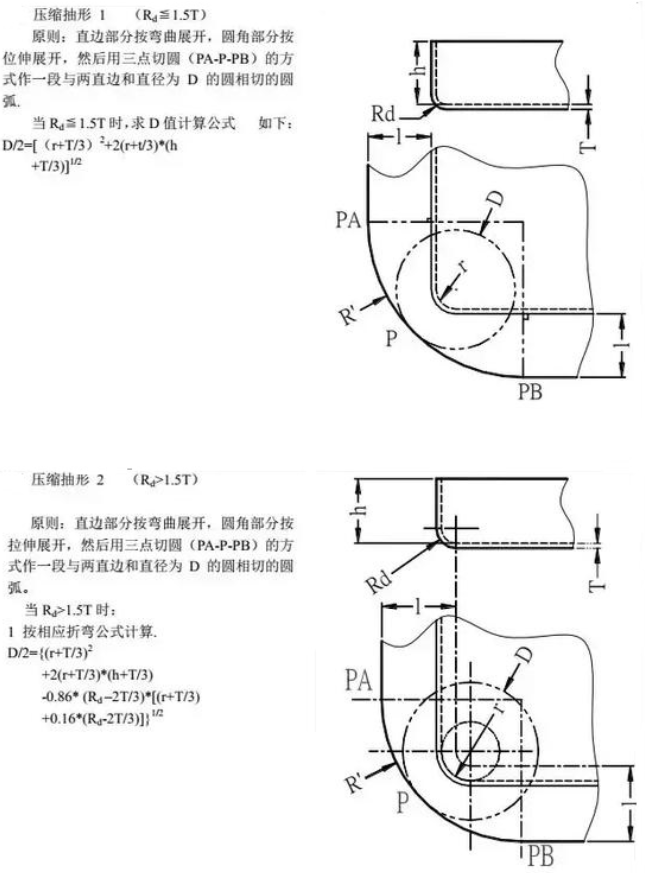

3 其余图形展开计算方式

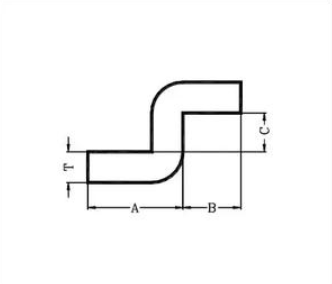

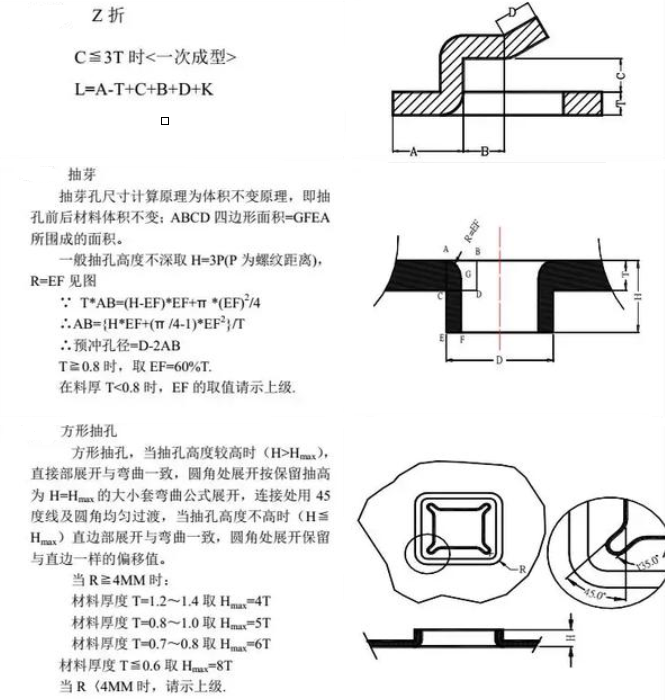

 Z折1,Z折展开计算考虑因素很多,比如R角大,是否压料,是否有压路,配合间隙,成型角度等等。方法计算如上,实际计算时可以参考以下几点:

 当C等于5或大于5T时,一般分两次成型,按两个90度折弯计算,但是要考虑到折弯的强度。

L=A-T+C+B+2K

3T小于C小于5T<一次成型>

L=A-T+C+B+K

C小于或等于3T<一次成型>

L=A-T+C+B+K/2

4444444444aaaaaaaaaaaaa

55555aaaaaaaa

66666aaaaaaaaa

aaaaaaa7777777

当折弯角度为90,r=0俗称90 度清角时,各材料厚度对应的经验值:

aa888888

为了防止五金冲压的原料展开过程中的失误,造成下料模的多次修改,特制定下料模的制作方式。

凡对一些展开存在不确定因素的冲压件,比如有拉伸薪资的展开,多次折弯,Z折,有拉料想想等,经工程费分析有必要先试模。
