五金冲压模具毛边向下详图

作者: 编辑: 来源: 发布日期: 2019.04.15
信息摘要:
五金冲压模具也叫五金模具,内行人一般都非常的清楚这一点。五金冲压模具是通过五金冲压的技术(钻床,磨床,铣床,冲床)对冲压件进行冲压加工,达到…

五金冲压模具也叫五金模具,内行人一般都非常的清楚这一点。五金冲压模具是通过五金冲压的技术(钻床,磨床,铣床,冲床)对冲压件进行冲压加工,达到冲压成型的目的。其实五金冲压与五金冲压模具之间有一种微妙的关系,因为冲压技术就会运用到五金冲压模具,而五金冲压模具也离不开冲压技术。说完五金模与五金冲压后小编直接入正题带大家了解一下五金冲压模具毛边向下的图以及设计需注意事项。

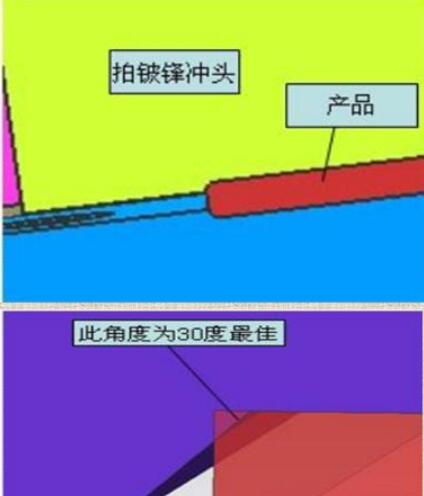

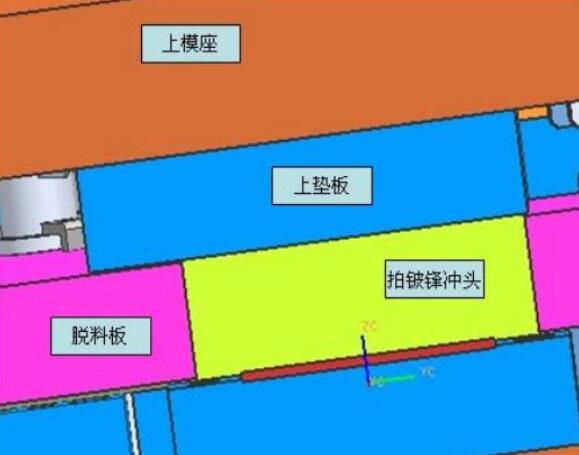

1 如下图所示向下压毛边图,向上压力毛边仅针对产品要求而做,一般可按0.5度,最佳角度为30度,向下压力毛边冲头一般安装在上夹板或模具底座上,除非客户对标准有独特的规定,否则不可能用脱料器按披肩。

1

11

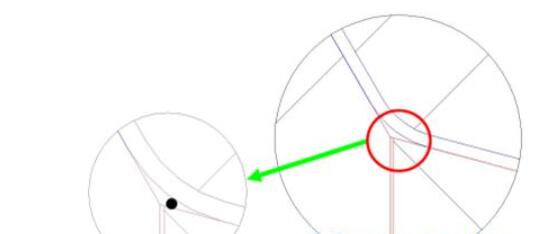

2 如下图所示,拉拔透气孔设计在成形过程的最高部位,表面变形平缓。它不能被任何东西堵塞,包括打孔台,以确保良好的透气性。

2

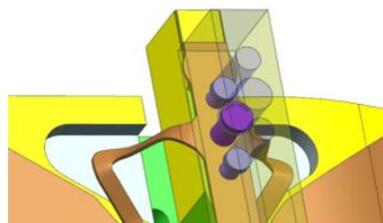

3 如下图所示,连续模式中的"s"型带材料的上、下模应留出空间进行自由拉伸变形,以防止在压入成型拉拔材料时被扯下。当"s"型条带结构在连续模中拉伸时,上下模必须压紧条带表面,以防止条带表面形成时变形。

3

4 连续模中拉深台中压边器的行走位置必须等于拉深后产品的回顶高度J,该高度应满足浮动后压边机高度比拉深件高度至少高3 mm的要求,以保证拉深后的结构模具。

以上就是五金冲压模毛边向下的详细图以及需设计注意的事项了、
