五金冲压模具的引导冲是用来干嘛的?

作者: 锐 编辑: 诚瑞丰 来源: 五金制品公司 发布日期: 2019.12.10
信息摘要:
“引导冲”就是对整个冲压过程起到导向的作用,帮助五金冲压模具定位。

答:“引导冲”就是对整个冲压过程起到导向的作用,帮助五金冲压模具定位。而在实际的生产中,并没有具体到某一个部件,而是与上述作用相关的部件进行分类,大致可分为以下两种:

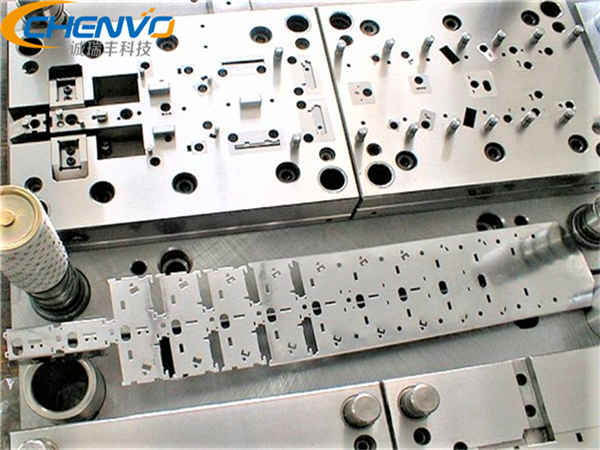

五金冲压模具

1.   帮助五金冲压模具定位

这种比较常见,大多作为生产中的一个小部件,在传动过程中帮助模具完成冲压,有用于单个毛坯进行定位的定位销;在连续模上,还有维持多次冲裁后保持前后工位精度的导正板;开料时需要固定标准的送料距离,需要用到挡料板,与定距侧刃口一起作用,实现定距;还有侧压板在当中起到主要的固定作用。以上这些都可以成为引导冲,但是实际叫法却不一致,在初加工过程起到的作用主要是定位。

2.   引导五金冲压模具工作

起引导作用的部分一般集中在凸模,最明显的部位是凸模的导向柱,安装在凸模外面,起到增加凸模寿命的作用。而根据实际的作用范围,又分为局部和全局两种,装配板和护套的长度配合与凸模和护套的配合是不一样的,在护套高度设计之初,就要考虑到不能干涉合模的尺寸。由此可见,引导冲虽然只是模具结构的一小部分,但在工作中起到了重要作用。

深圳诚瑞丰拥有独立的模具设计部门,从开模下料到成品组装,为客户提供一体化服务。
