五金冲压拉伸工艺

作者: 编辑: 来源: 发布日期: 2019.04.03
信息摘要:
五金冲压是一种制造技术,利用冲压器械对原板料进行冲压加工,在冲压过程中有很多种冲压工艺,比较常见的一些工艺有拉伸,弯曲,折弯,局部成型,冲裁…

五金冲压是一种制造技术,利用冲压器械对原板料进行冲压加工,在冲压过程中有很多种冲压工艺,比较常见的一些工艺有拉伸,弯曲,折弯,局部成型,冲裁等等。今天主要讲解五金冲压拉伸的方法。而冲压拉伸又细分为多种拉伸方式,下面小编就简单的介绍几种在拉伸工艺过程中用得最多的几种拉伸工艺吧。

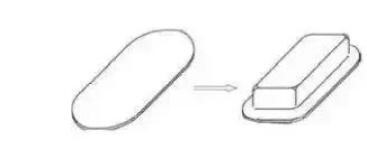

1 矩形拉伸加工

如下图所示由一次拉深形成的低矩形零件。拉深时,凸缘变形区圆角的拉伸阻力大于直边的拉伸阻力,圆角的变形程度大于直边的变形程度。

11111

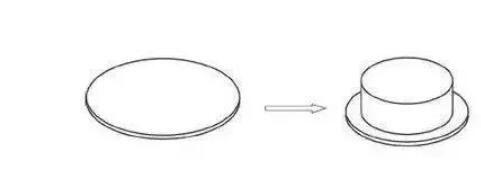

2 圆筒拉伸加工

如下图所示在凸边圆柱件的拉拔方式中,凸缘和底面都是平面形状,圆柱的侧壁是轴对称的,变形均匀分布在同一圆上,凸缘上的坯料产生深冲变形。

222222

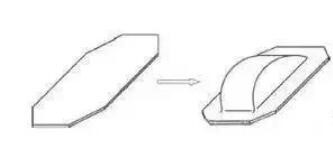

3 丘形拉伸加工

如下图所示在成形过程中丘形覆盖件的坯料的变形不是简单的拉伸变形,而是存在拉伸和凸出变形的复合结构。坯料在粘合剂表面上的变形是拉伸变形,并且坯料内部的坯料变形是膨胀变形。

333333



4 边缘拉伸加工

上道工序拉制的产品边角向再拉伸要求材料具有良好的塑性。

5 逆向拉伸加工

这是一种对前一个过程的工件进行拉伸的方法。反向拉伸法可以提高径向拉伸应力,在防皱方面取得较好的效果。也可以提高回火的拉伸系数。

以上就是今天讲解的话题,读到这里相信大家对于五金冲压拉伸的工艺都有一定的了解了,当然,五金冲压拉伸工艺大约有十几种,小编只是举几条拉伸会经常用到的一些加工方式。
