五金冲压流程图

作者: 编辑: 来源: 发布日期: 2019.03.21
信息摘要:
五金冲压也叫金属冲压,五金冲压是由冲压设备对原料施加压力,按照调校的压力达到冲压件成型以及折弯的目的。几乎所有的五金零件都可以利用五金冲压技…

五金冲压也叫金属冲压,五金冲压是由冲压设备对原料施加压力,按照调校的压力达到冲压件成型以及折弯的目的。几乎所有的五金零件都可以利用五金冲压技术来达到冲压的目的,比如家电洗衣机,电视,冰箱,空调。

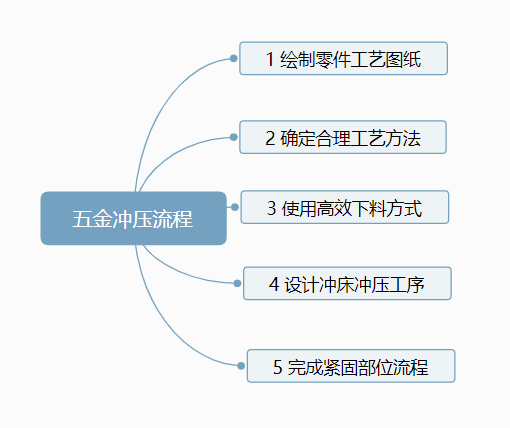

那么五金冲压的流程有哪些呢?如下图所示:

11111


1设计工艺图纸

设计并绘制了硬件工件零件的三种视图。它的功能是通过拉深来表达钣金零件的结构。绘制工件展开图,即将零件的复杂结构展开为平面零件。零件图分析可以快速了解工件尺寸、坐标点、直线、曲线和切削曲面的位置关系,确定工件坐标的原点,计算出每个断点的坐标和曲线连接点的坐标。

2合理冲压工艺

工件表面加工方法的选择是为每一个表面选择一套合理的加工方法,对五金冲压件质量要求较高。一般根据表面精度和粗糙度的要求选择最终的加工方法,确定精加工前的加工方法,即确定加工方案。

3使用效率下料方法

剪切机的剪切是使用剪切机来切割扩展形状的长度和宽度。如果有冲压或倒角,则冲压机与冲模和倒角成形相结合。冲压机的冲裁是形成扁平件结构,其中使用冲压机通过一个或多个步骤将部件展开在片材上。优点是工作时间短,效率高,通常用于大规模生产。

4设计冲床冲压工艺

一般来说,五金冲压工艺包括冲切角度、冲裁、冲凸壳、冲切撕裂、冲切等。完成操作需要相应的模具。此外,弯曲过程需要一台弯曲机和相应的弯曲模来完成操作。设计原则是在不受干扰的情况下进行下一步操作。

5完成紧固部位

铆钉压制过程一般是通过冲床或液压铆接机来完成操作,紧固件铆接到板材上,压力铆接常用于压力铆接螺钉、铆接螺母、铆接螺钉等。法兰工艺是在较小的基孔上画一个稍大的孔,然后在拉孔上敲击导线。这样可以增加其强度,避免滑动的牙齿,一般用于薄板厚的工件,当厚板厚较大时,不需要直接翻转导线。

以上就是五金冲压的详细流程以及流程图,五金加工技术是我们制造业中不可或缺的技术,这项冲压技术获得国外很好的口碑,小编也相信,在未来,国内的冲压技术突破技术的瓶颈走向另外一个高度。
