深圳五金冲压厂,绍曲柄压力机主要构造和液压保护原理

作者: 诚瑞丰 编辑: 五金冲压 来源: 诚瑞丰科技 发布日期: 2019.01.25
信息摘要:
曲柄压力机是指采用曲柄连杆作为工作机构的压力机。曲柄压力机是深圳五金冲压厂最常用的冷冲压设备,其结构简单,使用方便,动作平稳,工作可靠,本文…

曲柄压力机是指采用曲柄连杆作为工作机构的压力机。曲柄压力机是深圳五金冲压厂,最常用的冷冲压设备,其结构简单,使用方便,动作平稳,工作可靠,本文为大家介绍曲柄压力机主要构造和液压保护原理。

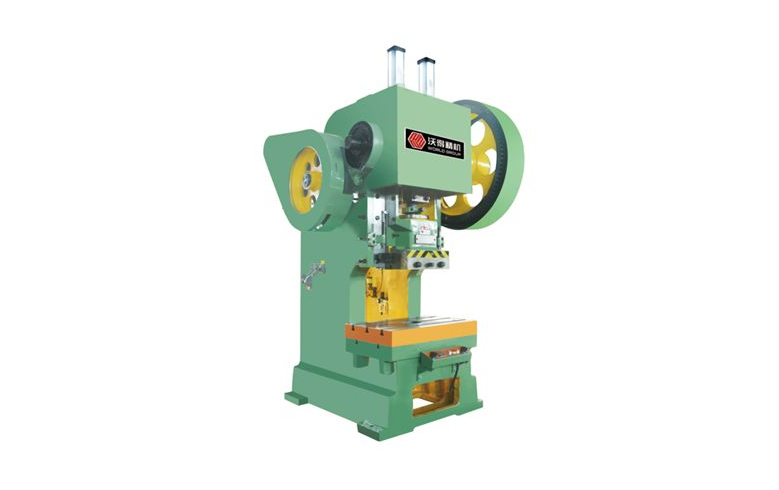

深圳五金冲压厂-曲柄压力机

深圳五金冲压厂,压力机的单动、双动压床基本原理

一、单动压力机

单动压力机按其机身的型式可分为开式和闭式压力机,按曲柄连杆的组数分为单点、双点和四点压力机。单动压力机属于通用压力计的类别,可用于落料、冲裁、弯曲、拉深及翻边等,只有一个工作滑块。

基本原理:

对拉延工艺的影响:零件的拉深工艺都需要有压边装置。压边装置可用装在模具中的弹簧完成,也可以用装在单动压力机中的拉深垫来完成。拉深垫顶起托板的平行度、压边力的稳定性对拉延制件有直接的影响。对于拉深工艺,拉深垫的作用是压边、防止起皱。由电动机提供的动力储能于飞轮,通过离合器、制动器控制的传动系统实现曲柄滑块机构的上下直线往复运动。

二、双动压力机

双动压力机属于拉深压力机,用于复杂零件的拉深。双动压力机有两个滑块,内滑块用来拉深零件,外滑块用来压紧板料边缘双动压力机按曲柄连杆的组数分为单点、双点、四点压力机、多连杆压力机。现代压力机多采用单动多连杆配液压拉深垫的结构(模具必须设计成反拉伸)。

基本原理:

内滑块为一般的曲柄滑块机构;内滑块的曲柄同时铰接另一连杆,形成外滑块连杆机构中的主动连杆。由摆杆、摇杆、角杠杆等串接的三组四连杆机构完成外滑块的往复近似间歇运动。

深圳五金冲压厂,液压保护原理是什么?

滑块的过载保护是压力机的附属装置,其中液压保护是比较常见的一种形式。

工作原理

将压力机在公称压力下工作时,液压垫内的油压小于卸荷阀(或平衡阀)的背压,此时压力机正常工作。油泵打出的高压油经卸荷阀(或平衡阀)进入滑块连杆座下的液压垫,将连杆座抬起(一定行程)。当压力机超载时,液压垫中的油压升高,其压力大于卸荷阀(或平衡阀)的背压,迫使卸荷阀(或平衡阀)的阀芯移动,液压垫中的液压油排回油箱,压力机迅速卸载,连杆座相对于滑块移动一段时间,这样在保护压力机的同时,也避免了因过载对零件造成损坏。
