浅析五金模具组成部件

作者: 编辑: 来源: 发布日期: 2018.10.20
信息摘要:
五金模具在五金行业是应用很广泛,模具加工出来的部品质量稳定而且效率很高,在制作部品有一定数量的时候,工件选用模具加工是最佳的,质量、效率、价…

五金模具在五金行业是应用很广泛,模具加工出来的部品质量稳定而且效率很高,在制作部品有一定数量的时候,工件选用模具加工是最佳的,质量、效率、价优这三大特点均具备,因此了解五金模具的构成是很有必要的

五金模具由上、下模两部分构成,上模由上模座、上模板、导套、凸模、垫板、固定板、脱料板、螺钉、销钉及内外导套等零件组成。另外组成模具材料也是不同的,有些工件需要有硬度,有些且不需要硬底,如脱料板,在没有热处理前,硬度和加工工件的硬度相差不太,而事实上加工的模板硬度需要远大于板材的硬度才做加工作业的

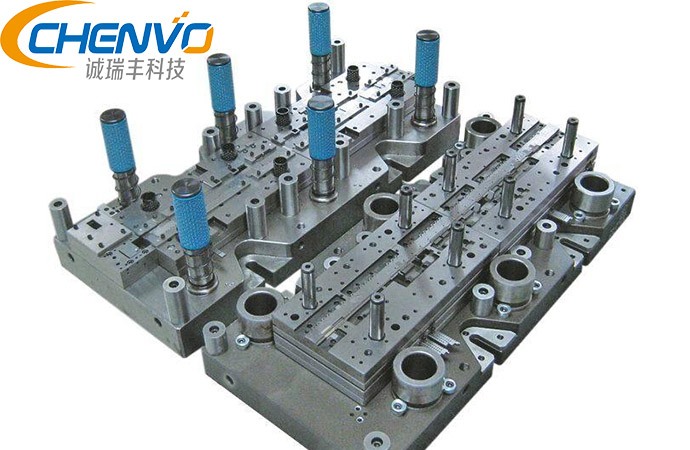

五金模具

下模由下模座、内外导柱、下模板、导料板、承料板、镶件、螺钉及销钉等零件组成。对材料的要求和上模板的差不多。上模通过模柄或高强螺钉作用被安装在压力机滑块上,随滑块作上下往复运动,被称为活动部分。下模被固定在压力机工作台上,称之为固定部分。因此模具可以分固定部分和活动部分。

冲压模具组成还可分工艺和结构两类零件:工艺零件是直接参与工艺过程的完成并和坯料有直接接触的工件,包括有工作零件、定位零件、卸料与压料零件等;另一类结构零件是不直接参与完成工艺过程的工件,也不和坯料有直接接触,只对模具完成工艺过程起保证作用,或对模具功能起完善作用,包括有导向零件、紧固零件、标准件及其它零件等。

综上所述,模具通常有上述三种分类,不是所有的五金模具都必须具备上述几种零件,有点模具只有上述部分零件。如单工序模,工作零件是必要的,固定零件等是不可缺少的但结构定位配件有时可以不要。
