精密五金冲压件,拉深整形工艺的特点-深圳诚瑞丰五金冲压厂

作者: 五金冲压厂 编辑: 锐 来源: 诚瑞丰公司 发布日期: 2020.03.14
信息摘要:
精密五金冲压件细分之下可以有折弯件、拉深件、普通件这几个类别,其中拉深件需要用到有一种叫做拉深整形的工艺,很多新手刚入行可能不太懂,这种问题…

精密五金冲压件细分之下可以有折弯件、拉深件、普通件这几个类别,其中拉深件需要用到有一种叫做拉深整形的工艺,很多新手刚入行可能不太懂,这种问题其实也不算复杂,弄懂基本原理只后就能快速上手了。诚瑞丰冲压厂拥有24年的冲压生产经验,积累了全套冲压工艺,追求高效率高品质出货,为你作以下分析。

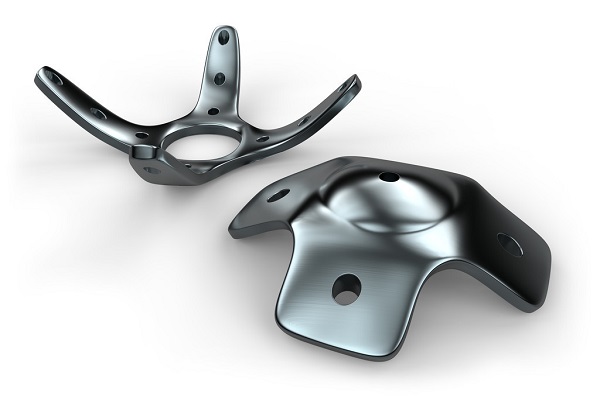

精密五金冲压件

在拉深件的边缘、侧壁、底部的面上都有不达标的现象时,例如筒壁的圆角半径r小于筒底的圆角半径,就需要对其进行整形处理。

1. 精密五金冲压件的筒壁拉深

对于直壁件,通常使用负间隙整形法,其模具间隙R的取值范围是(0.9-0.95),在整形处理后,壁厚会有细微的变薄现象,如果将其与拉深工序相结合,可获得更大的拉深系数。

2. 精密五金冲压件的圆角拉深

 圆角部位可能位于凸缘和底部,当凸缘直径是筒部直径的2到2.5倍时,圆角区就会收到双向拉力,材料厚度变薄。想要较好的变形效果,需要在原材料的内部产生均匀的拉应力。其延伸量范围最好保持在2%-5%之间,过大会发生破裂,过小不足以产生变形。在凸缘直径的固定上,其值应小于2-2.5倍的筒部直径,圆角整形时凸缘会产生微量的收缩,可以缓解因圆角变化过大而产生的过分伸长。

通过对问题的仔细分析,你会发现拉深其实是一个很值得探讨的工艺,可以不断优化,不断更新。

诚瑞丰公司,24年专注生产冲压件, 20000+套冲压模具生产经验,月产100+  套模具,上百台精密加工设备,日  500万冲次生产产能,冲压精度可达  0.01mm18道质检层层严格把关,欢迎联系合作!
