河源五金冲压件,了解斜刃冲压

作者: 五金冲压件 编辑: 锐 来源: 诚瑞丰 发布日期: 2020.04.09
信息摘要:
河源五金冲压件的生产过程中需要适当降低冲压力度,斜刃冲压不妨是一个不错的选择,此方法又分为内斜和外斜两种,具体看刃口倾斜的方向,凹、凸模两边…

河源五金冲压件的生产过程中需要适当降低冲压力度,斜刃冲压不妨是一个不错的选择,此方法又分为内斜和外斜两种,具体看刃口倾斜的方向,凹、凸模两边都可以做。

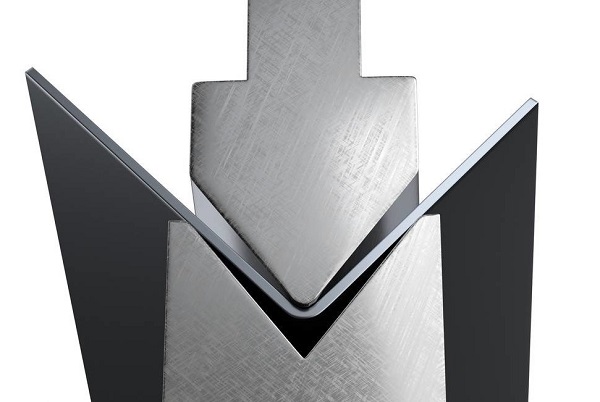

河源五金冲压件-诚瑞丰

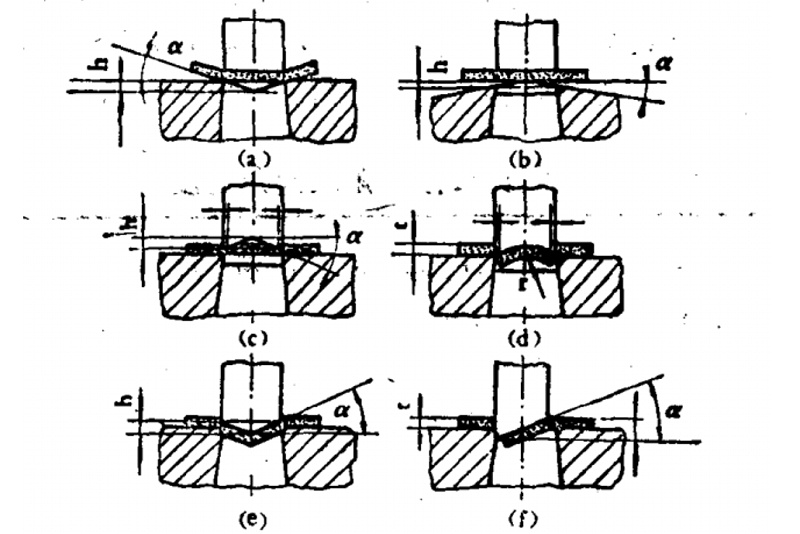

如下图所示,a、c、d为刃口向内斜,b、e为刃口向外斜,f为切口状态。在日常生产中多采用刃口外斜的形式,可在冲压进程中有效降低冲压力度。

河源五金冲压件-内斜和外斜

选择斜刃冲压的形式来生产河源五金冲压件有以下几点注意事项。

1. 采用斜刃对称布置的形式来降低斜刃带来的侧向压力,避免冲压过程中凹凸模承受较大的侧向压力,从而出现单边毛刺、凸模折断、模具肯伤的情况。

2. 在冲孔的时候,将凹模制作成平刃,凸模制作成斜刃;在落料时,将凹模制作成斜刃,凸模制作成平刃。

3. 为了避免凹凸模斜刃尖部的脊线在工作中因刃口强度差造成磨损,在设计中常在最高尖刃处使用一段平刃来代替斜刃。

4. 在冲压厚板时可通过增加冲压行程的方式来降低冲压力度,冲裁中的抗力总和应小于冲床公称压力,将斜刃的角度做小一点。

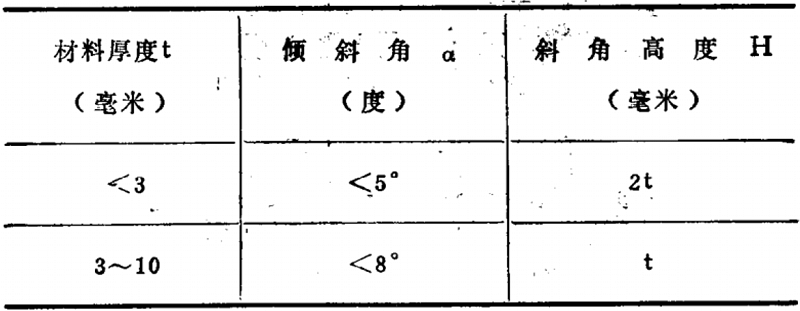

斜刃的倾斜角度及斜角高度如下图


河源五金冲压件-斜刃高度和角度

在河源五金冲压件的冲压中,材料紧贴凸模斜刃,可在刃口的一段带弧形,冲压件的另一端也略带弧形,也可作为卷边工序的预弯加工,当凸模斜刃口的全弧形中,使落料弯曲同时进行。

诚瑞丰冲压厂持续供应优质折弯件、拉伸件、冲压件等,欢迎联系合作。
