福田精密冲压厂,冲压卷圆模具设计技巧1-[诚瑞丰]

作者: 福田精密冲压厂 编辑: 锐 来源: 诚瑞丰公司 发布日期: 2020.03.28
信息摘要:
有些精密冲压件需要卷圆处理,福田精密冲压厂需要用到冲压卷圆模具来辅助生产,随着工艺技术的成熟,结构越来越复杂的模具也能实现出来,诚瑞丰公司的…

有些精密冲压件需要卷圆处理,福田精密冲压厂需要用到冲压卷圆模具来辅助生产,随着工艺技术的成熟,结构越来越复杂的模具也能实现出来,诚瑞丰公司的模具工程师人均工龄7年以上,熟悉各长景的模具设计,下面就来探讨一下。

福田精密冲压厂

当圆筒直径≥20mm时,就可以称为大圆筒件了,福田精密冲压厂要实现量产,首先得了解要使用的工艺,通过不断优化来提高生产效率,生产大圆筒件有1次、2次、3次弯曲法。

1.   3次弯曲法

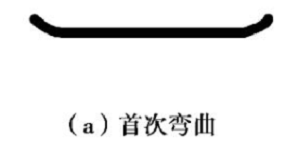

福田精密冲压厂-首次弯曲

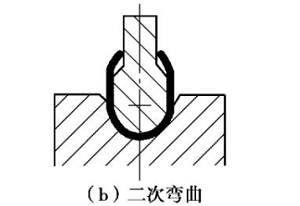

福田精密冲压厂-二次弯曲

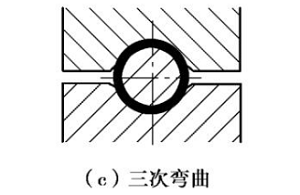

福田精密冲压厂-三次弯曲

如图所示,要使用3道工序来弯曲大圆,这种方式效率较慢,适合生产材料厚度较大,数量较少的工件。

2.   2次弯曲法

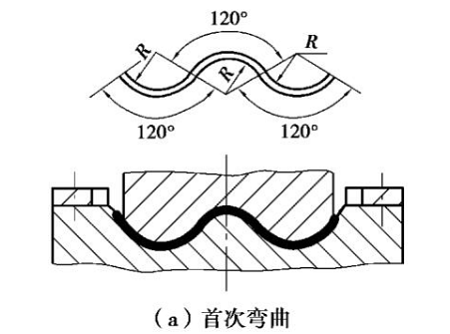

福田精密冲压厂-首次弯曲1

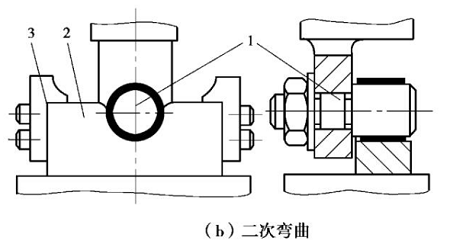

福田精密冲压厂-二次弯曲2

如图所示,整个进程要用到两道工序,首先预压弯曲成3120°的波浪状,再利用第二套模具来弯成圆筒状,冲压件可沿着凸模的轴线方位取出

3.   1次弯曲法

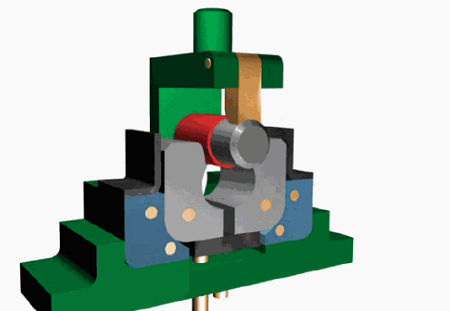

福田精密冲压厂-一次弯曲3

如下图所示,凸模往下冲压,将材料弯曲成U形,再继续往下压,通过凹模的摆动即可成形为圆筒件,冲压件也可从凸模轴线方向取下。

以上3种方法是福田精密冲压厂在针对大型冲压卷圆件时的模具设计技巧,希望对你有帮助。

诚瑞丰公司,24年专注生产冲压件, 20000+套冲压模具生产经验,月产100+  套模具,上百台精密加工设备,日 500万冲次产能,冲压精度可达  0.01mm,18道质检层层严格把关,欢迎联系合作!
