钣金机箱机柜加工工艺基本要求

作者: 诚瑞丰 编辑: 钣金机柜 来源: 诚瑞丰 发布日期: 2019.01.08
信息摘要:
钣金加工指的即是对均厚的板材进行进行加工的技术,包括传统的切割下料、冲裁加工、弯压成形等方法及工艺参数,钣金机箱机柜从设计到加工的过程中,最…

钣金加工指的即是对均厚的板材进行进行加工的技术,包括传统的切割下料、冲裁加工、弯压成形等方法及工艺参数,钣金机箱机柜从设计到加工的过程中,最重要的什么?什么因素会影响钣金加工的质量?

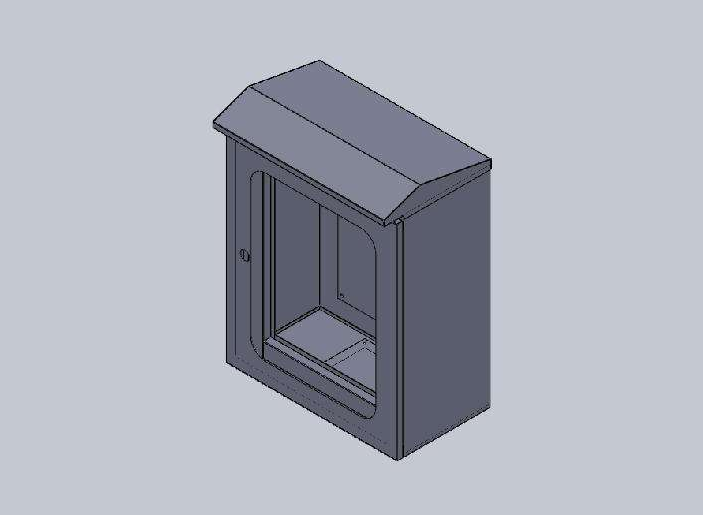

钣金机柜

钣金机柜表面处理

钣金件的表面处理是钣金加工过程中非常重要的一环,钣金机箱机柜加工的表面处理方法通常用喷漆和电镀,在其表面形成一层保护膜,因为它有防止零件生锈,美化产品的外观等作用。钣金件的表面前处理的作用主要是去油污,氧化皮,铁锈等,现在的钣金机箱机柜都是采用搭扣式或手拧螺丝设计,拆卸方便,连内部都采用了抽插式设计,用塑料卡件来固定内部部件。

在满足产品的功能、外观等要求下,钣金的设计应当保证冲压工序简单、冲压磨具制作容易、钣金冲压件质量高、尺寸稳定等。可见,生产设备、钣金件处理以及师傅的加工能力都会影响钣金加工的质量

钣金机箱机柜工艺基本要求

1.1在生产中必须按图纸、工艺标准进行加工;当图纸与工艺不符合时以工艺为准。

1.2 对于压铆后折弯的工艺顺序,在编排工艺时要注意,太小的折边压铆后折弯会发生干涉。

1.3 门的外形按允许公差的负公差加工,严禁出现正公差。

1.4当图纸标注尺寸及公差与工艺要求尺寸及公差不一致时,按工艺要求加工。

1.5机柜外形按允许公差的正公差加工,机箱外形按允许公差的负公差加工。

1.6图纸、工艺未注公差时,按 GB/T 1804-92m级加工。

1.7未注公差要求的孔,按GB/T 1804-92 m级的正公差并偏上加工。

1.8 图纸、工艺有公差标注要求时,按公差要求加工。

1.8各种铝合金面板,外形未注公差时,按GB/T 1804-92 f级的负差且偏下加工。

1.9所有产品因电镀或热浸锌必须开工艺孔时,所开工艺孔应在产品正面不可见的位置。

1.10有电镀要求的零件,如果折弯后压铆困难,工艺上应注明需辅助压铆工装。

1.11板材厚折边又太小的情况,必须把无法折到位的部位留点余量,折弯后在冲掉或铣掉多余量的工艺顺序。

1.12除特殊说明外毛刺方向必须在折弯内边,所以在工艺编排用折弯图或文字加以叙述。

诚瑞丰拥有8台日本进口NCT机床,6台德国进口镭射设备,合计14台钣金下料设备,可应对 0.1mm~30mm的板材厚度加工需求;同时具备 5条折弯工艺生产链,折弯加工板材长度可达3.2m
