梅州钣金加工厂家详解导正销作用及铸造材料指标

作者: 诚瑞丰 编辑: 来源: 发布日期: 2020.10.19
信息摘要:
导正销的作用是提高钣金加工厂家的加工精度,消除送料导向中的误差,通常设置于级进模第二工位的凸模。梅州钣金工艺会使用到铸造材料,金属熔化成液态…

导正销的作用是提高钣金加工厂家的加工精度,消除送料导向中的误差,通常设置于级进模第二工位的凸模。梅州钣金工艺会使用到铸造材料,金属熔化成液态后铸造成型,具有流动性、收缩性和偏析性。

一、钣金加工厂家的导正销分析

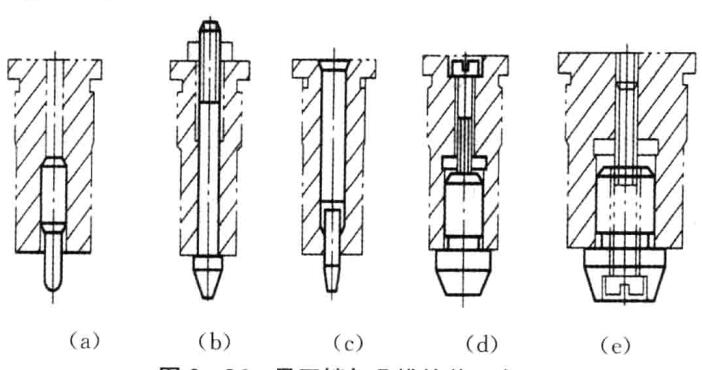

根据导销和冲头的不同组装方法,有五种典型的结构,如图所示:

钣金加工厂家-导正销和凸模的几种装配图

a结构用于1.5-6 mm的孔,b结构用于3-10 mm的孔,c结构用于1.5-10 mm的孔,d结构用于10-30 mm的孔,该结构用于2050 mm的孔。

在设计导向销时,考虑到孔的直径会在上一步骤中冲孔后反弹并变小,因此导向销的直径应比冲模的直径小0.04-0.15毫米。销钉的头部由弧形和圆柱体组成,圆柱体的高度由材料的厚度和孔的大小确定。设计带有止动销和导向销的金属冲压级进模时,当导向销引导钢带时,应根据钢带的运动方向留有一定的余量。

条或带定位或渐进式模具定位和导向尺。选择导向尺时,尺子之间的宽度应等于条带的最大宽度加上0.2-1.5毫米的间隙。如果带材宽度公差太大,则必须在导尺的一侧安装压力测量装置。

二、钣金加工厂家的铸造材料指标分析

1流动性

液态金属充满铸型的能力,称为流动性。计量单位cm流动性通常用浇注法来确定,其大小以螺旋长度来表示。方法是用砂土制成一个螺旋形浇道的试样它的截面为梯形或半圆形根据液态金属在浇道中所填充的螺旋长度,就可以确定其流动性。

液态金属流动性的大,主要与浇注温度和化学成分有关流动性不好,铸型就不容易被金属充满,造成铸件形状不全而变成废品。在浇注复杂的薄壁铸件时,流动性的好坏,尤其显得重要。

2收缩率、线收缩率、体积缩率

铸件从浇注温度冷却至常温的过程中,铸件体积的缩小,叫体积收缩。铸件线体积的缩小叫线收缩。

线收缩率是以浇注和冷却前后长度尺寸差所得尺寸的百分比(%)来表示。体积收缩率是以浇注时的体积和冷却后所得的体积之差与所得体积的百分比%)来表示。

收缩是金属铸造时的有害性能,一般希望收缩率愈小愈好体积收缩影响着铸件形成缩孔、缩松倾向的大小线收缩影响着铸件内应力的大小、产生裂纹的倾向和铸件的最后尺寸。

3偏析

铸件内部呈现化学成分和组织上不均匀的现象,叫做偏析。

偏析的结果,导致铸件各处力学性能不一致,从而降低铸件的质量偏析小.各部位成分较均匀,就可使铸件质量提高般说来,合金钢偏析倾顷向较大;高碳钢偏析倾向比低碳钢大,因此这类钢需铸后热处理(扩散退火)来消除偏析。
