钣金加工在量产之前，先由工程部制作工程几何图，通过图纸参数拟定要生产的钣金加工件各种参数、形状和工艺要求。很多刚入门的钣金工程师可能对作图知识不太了解，这里从投影和三视图的形成进行分析。

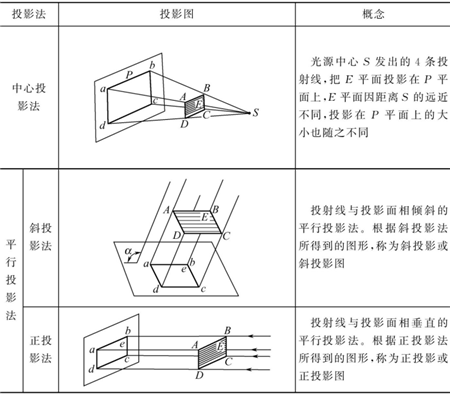

（1）投影法分类　投影法分为两大类，即中心投影法和平行投影法，见表1-1。

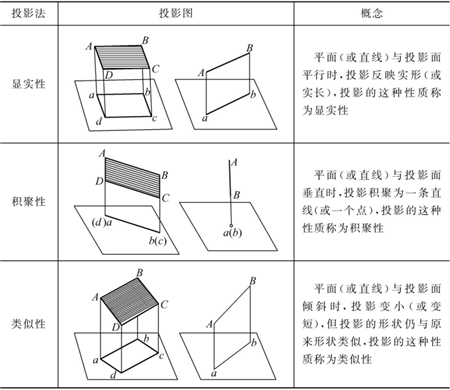

（2）正投影的基本特征（表1-2）。

三视图的形成过程

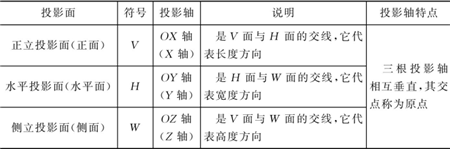

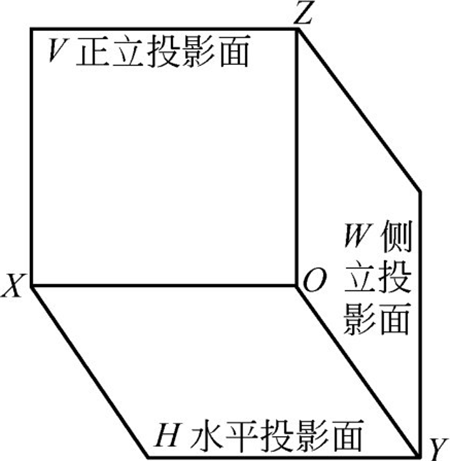

（1）三投影面体系的建立　三投影面体系由三个相互垂直的投影面所组成，如图1-1所示。其特点说明见表1-3。

（2）三个视图的投影关系：钣金件具有三个维度：长度，宽度和高度。通常规定物体的左右之间的距离长，前后之间的距离宽，上下之间的距离高。这三个视图在大小上相互关联，并具有一定的规则。因此，在阅读三个视图时，应以这些规则为基础，并应找到三个视图的相应部分以正确地想象钣金件的结构和形状。

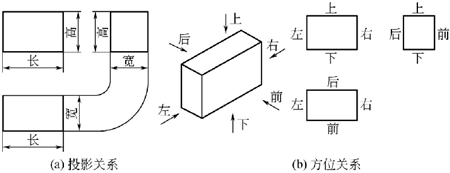

从图1-2（a）可以看出，一个视图只能在两个方向上反映钣金加工件的大小。例如，前视图反映了垫子的长度和高度，顶视图反映了垫子的长度和宽度，而左视图则反映了垫子的宽度和高度。从以上三个投影平面的展开过程可以看出，顶视图在正视图下方，相应的长度相等，左右两端对齐，即连接相应部分的线。主视图和俯视图是彼此平行的垂直线。同样，左视图和主视图具有相同的高度并对齐，即，主视图和左视图的相应部分在同一水平线上。左视图和顶视图都反映了焊盘的宽度，因此顶视图和左视图的相应部分的宽度应相等。

根据上述三视图之间的投影关系，可归纳出以下三条投影规律：

主视图与俯视图——长对正；

主视图与左视图——高平齐；

俯视图与左视图——宽相等。

简单记忆可以说：长对正、高平齐、宽相等。

并且在这三个视图中，不仅整个钣金件都必须符合此投影定律，也就是说，在三个视图中，钣金件的每个组成部分都必须符合上述投影定律。

（2）在三投影面系统中投影钣金件将钣金件放置在三投影面系统中，然后根据正交投影方法将其投影到每个投影面上，然后可以对钣金件进行正投影，水平投影和侧面投影分别获得，如图1-3（a）所示。

（4）三视图与物体方位的对应关系　如图1-3（b）所示，钣金件具有六个方向：上，下，左，右，前和后。前视图反映了钣金件上，下，左，右的相对位置；顶视图反映了钣金件前后，左右之间的相对位置。 ;左视图反映了钣金件的前后，上下之间的相对位置关系。

绘制和识别图片时，请特别注意顶视图和左视图之间的前后对应关系。在三个投影平面展开期间，水平面向下旋转，原始的前OY轴变为向下OYH，也就是说，顶视图的底部实际上表示钣金件的正面，而顶视图的顶部表示钣金件的背面。当侧面向右旋转时，原始的前OY轴变为右OYW，即，左视图的右侧实际上表示钣金件的前部，而左视图的左侧表示钣金件的后部。目的。因此，物体的顶视图和左视图不仅应具有相同的宽度，而且还应确保前后位置之间的对应关系。

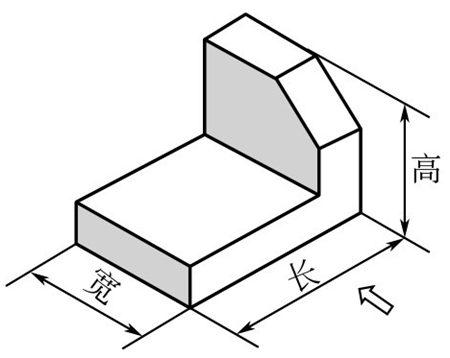

根据图1-4所示物体，绘制其三视图。

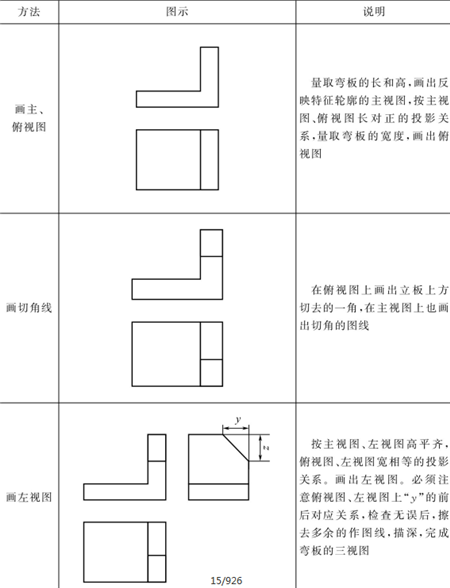

1）分析。图片中显示的钣金件是一个直角弯曲板，在垂直板的左前角有一个切角。为了便于绘制，物体的主表面应尽可能平行于投影面。绘制三个视图时，应首先绘制反映钣金件形状和特征的视图，然后根据投影定律绘制其他视图。
