浅谈钣金加工的尺寸设计、公差和材料选择

作者: 编辑: 钣金厂 来源: 发布日期: 2021.02.03
信息摘要:
钣金加工基本准则包括重要的设计考虑因素,帮助改善零件的可制造性,改良外观并减少总体生产时间。在钣金制造中,包括尺寸设计、公差、材料选择等问题…

钣金加工基本准则包括重要的设计考虑因素,帮助改善零件的可制造性,改良外观并减少总体生产时间。在钣金制造中,包括尺寸设计、公差、材料选择等问题,请看下文分析。

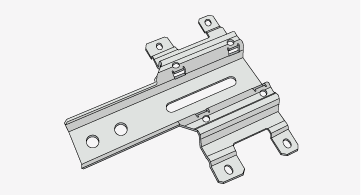

精密钣金加工件1

1、精密钣金件的尺寸设计

最大尺寸:1193.8毫米x 3022.6毫米;长度3.048m

最小尺寸:平板零件(12.7毫米x 12.7毫米);成型零件(38.1毫米x 38.1毫米)。

精密钣金加工件2

2、精密钣金加工件的公差范围

(1)单面公差参数:

弯曲

+/- 1

偏移量

+/- 0.304毫米

孔直径

+/- 0.127毫米

边缘到边缘/孔;孔到孔

+/- 0.127毫米

硬件到边缘/

+/- 0.254毫米

硬件对硬件

+/- 0.381毫米

弯曲到边缘

+/- 0.254毫米

弯曲到孔/硬件/弯曲

+/- 0.381毫米

(2)多个表面:

由两个或更多个折弯隔开的特征

+/- 0.762毫米

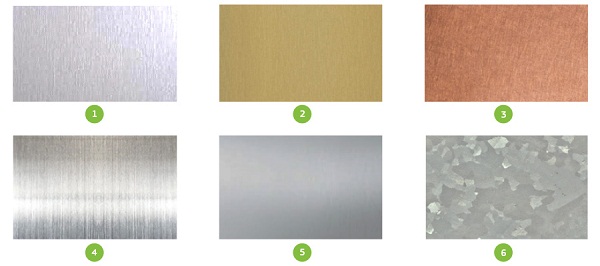

3、钣金件用料

黄铜不锈钢钢:CR未处理钢:CR镀锌和CR镀锌

钣金加工件-材料

诚瑞丰专注钣金加工26年,拥有丰富的生产经验,支持一站式定制设计,欢迎联系合作。
