不锈钢五金冲压件
不锈钢五金冲压件
不锈钢五金冲压件

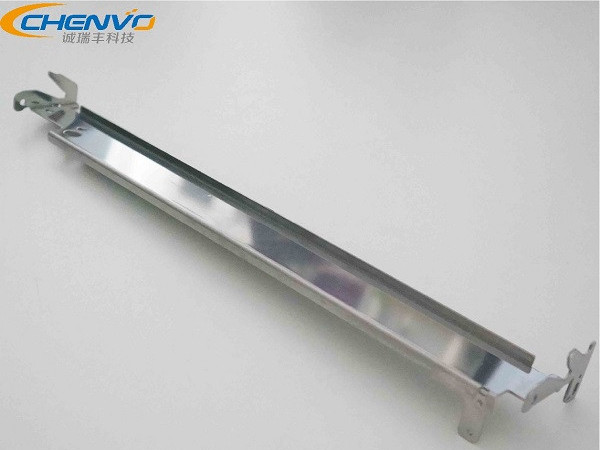

       所示的不锈钢五金冲压件是诚瑞丰公司为ATM机出钞模组而设计的一款精密度高、耐腐性、美观的旋转支撑部件。本文主要从多方面展示该部件的参数、工艺以及一些常见问题。诚瑞丰公司提供金融领域精密冲压件一体化的定制化解决方案。

新雷欧公司

价格:按图纸报价
周期: 24小时

咨询热线:13825200700
资质认证: ISO9001认证 SO14001认证 TS16949认证


产品特点/ Characteristics

部品具备以下特点:

1)稳定性不锈钢冲压件由原材料不锈钢冲裁而成,其具有的耐腐性性能可以保证在多重环境下(或长期常态下)的稳定不变形,这对于 ATM的精密结构部件来说是极为重要的;

(2)美观性,经过打磨抛光后,制件具有良好的光亮效果,显得美观大气,可以用作产品的外观件;

(3) 焊接性,良好的焊接性能可以满足其在内部结构件多样性嵌接以及成品组装,加工性能优质;

(4)迭代性,定制化量产,产品功能灵活更新,成本有效控制;

(5)精密度高,我司具备多年高端精密冲压件生产经验,对产品精密度要求严格(控制误差范围≤0.1mm);

注:页面底部更多产品详细照片以展示不锈钢五金冲压件的产品特点。

产品参数/ Parameters

品尺寸 422*62*58mm 展开尺寸 422*95*1.5mm
产品材料 SUS430
材料厚度
1.5mm
品重量
220g
模具类型
单冲模&复合模
表面处理 抛光
加工难度 复杂
尺寸误差 ±0.1mm 角度误差 ±0.3°

产品图纸/ Product Drawing

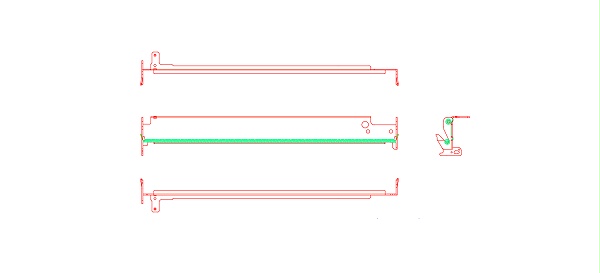

不锈钢五金冲压件2D图纸


生产工艺/ Process

序号
工序
床吨
工艺说明及注意事项
1
复合下料
160T

可以同时把产品的外形和了孔一次性冲压出,同时可以保证产品的尺寸要求和保证产品毛刺高度要求;

2
打批锋,冲孔
160T

行程完成2道工序,祛除切割边的毛刺和冲出成型孔大小的雏形;

3
啤孔
160T

一次冲裁出产品所有孔,直径误差控制在0.1mm范围以内(与模具精度、人员操作等相关)

4
L曲,押曲
160T

角度公差控制在0.3°范围以内,模具弯曲加工可以大幅度保证产品尺寸的要求和生产过程稳定性;

5
校正
160T

校正产品的表面幅度误差,同时避免间隙误差

6
搭牙
二次加工

对产品指定位置的孔进行攻牙加工,为组装做准备,注意避免表面刮伤;

7
表面处理
二次加工

通过电离水全自动化喷淋清洗线去除表面油脂及污渍;

8
品检
辅助工艺

全面检查不锈钢五金冲压件的尺寸误差及表面划痕等品质要求;

9
包装
辅助工艺

包装工程师设计专属包装方案,保证产品在后续运作过程中的品质合格,避免损耗;


常见问题/Common Problems

1. 不锈钢五金冲压件表面容易产生划痕的原因是什么?

答:划痕的产生主要是由于工件和模具表面存在相对移动,在一定压力的作用下,致使坯料与模具局部表面直接产生摩擦,加之坯料的变形热使坯料及金属屑熔敷在模具表面上,使工件表面擦伤产生划痕。而不锈钢经过抛光处理之后,表面光滑亮丽,划痕也更容易产生。

深圳市诚瑞丰公司深耕精密五金冲压件的生产已有23年,对于不锈钢五金冲压件的加工方法已经摸索出了独有的生产工艺和包装运输方式,大幅降低了生产过程中因操作不当而形成的损耗。

2. 冲压时使用冲压油的原因?推荐的冲压油品牌?

不锈钢冲压油的选用极为重要,使用废机油、菜籽油、再生油等非专用油品会严重影响工件的质量。性能良好的冲压拉伸油含有硫氯复合型添加剂,在保证极压性能的同时,避免工件出现硬化、变形、毛刺、破裂等问题。同时为了工件成品的易清洗性,应尽量选用低粘度的冲压拉伸油。

推荐使用 CUT-312不锈钢冲压油,不仅可以防止加工中的划伤、划痕、拉花、拉爆、烧结焊合、破裂等情况,保障不锈钢的表面光泽度和精度,减少模具的磨损,还能抑制黑色油泥的产生,使不锈钢工件更加清洁。


产品图片/ Pictures

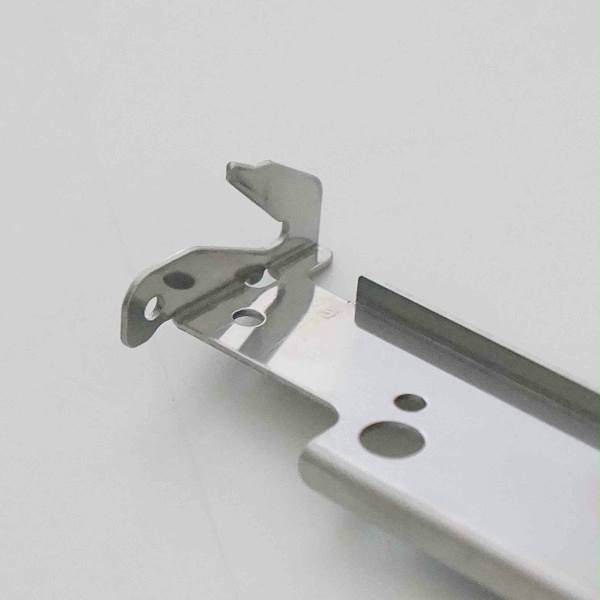

  • 不锈钢五金冲压头部细节

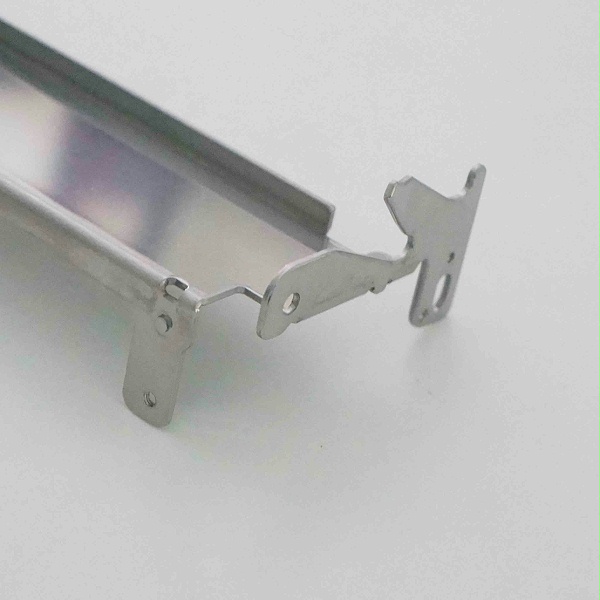

  • 不锈钢五金冲压件尾部细节

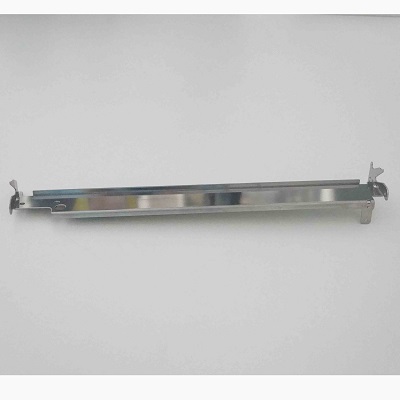

  • 不锈钢五金冲压件正视

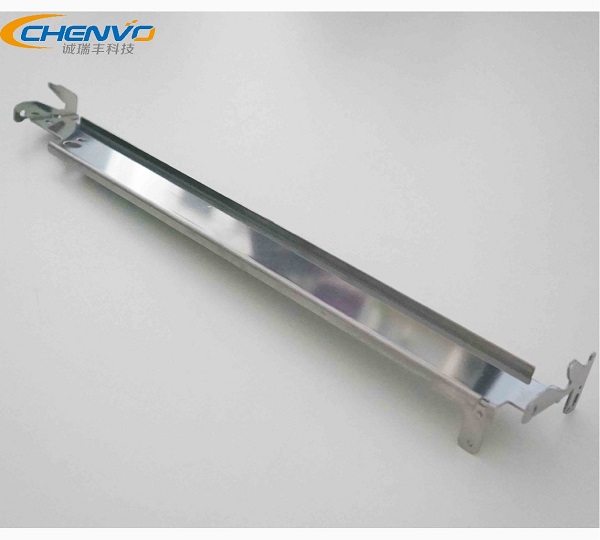

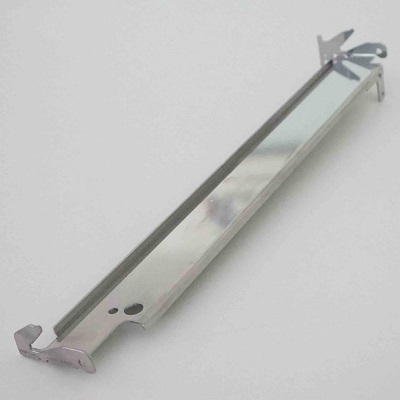

  • 不锈钢五金冲压件斜视图
