五金冲压加工件的展开长度计算公式

五金冲压加工件有一道折弯工序,需要计算展开长度,属于产前准备工作中的一个细节。诚瑞丰冲压厂致力于打造成熟工艺,生产高品质工件,为此,工程师已经设计出来一套测量冲件展开长度的方式。其原理是利用计算公式,将各种直线和弧线的参数相加,如下图所示:

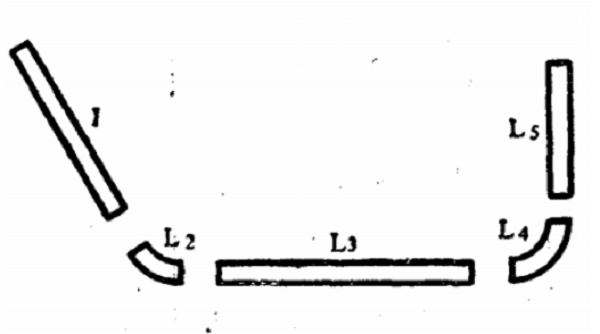

五金冲压加工件弯曲长度图

1.     显而易见,总长度是各数据之和。直边参数可直接测量,至于L2 L4的弧形线段,可套路弧度计算公式,用直规尺测量出弧形半径,为旺角内缘长度与弯曲半径之和,弧长的计算公式是:L= πRα180 ,其中L(弧长/毫米)、 α (弯曲角度)、R中性层圆弧半径(R=r+kt/毫米)、r(弯曲半径 /毫米)、k(中性层位移参数)。

2.   此外,还可通过另外的日子来了解五金冲压加工件的展开长度如何计算,如下图所示:

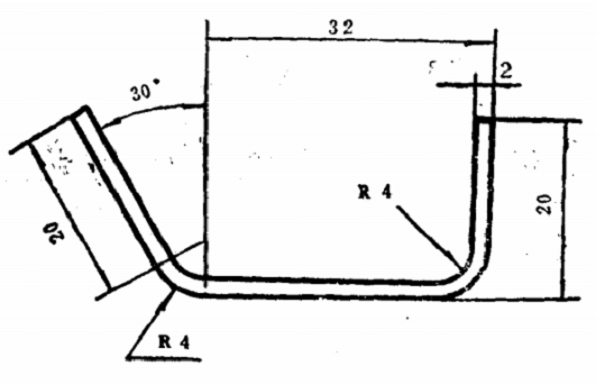

五金冲压加工件展开图

从工件图纸参数中得知公式中的各项参数为:t=2毫米,a2=30°,a4=90 °,r2=r4=4mm

所以r/t=4/2=2,由公式得:k=0.45;以此类推:L2=0.0175 ×(4+0.45×2)×(90-30) 515mmL4=0.0175×(4+0.45X2)×90 7.72mm

各直线部分长度:L1=20mm;L3=32-2-4=26mm;L5=20-4-2=14mm.

很明显,五金冲压加工件的展开长度为:L=L1+L2+L3+L4+L5=7287mm

以上属于理论值的计算,在实际操作中需要出样测试,来确定最终结果。

诚瑞丰冲压厂致力于高品质冲件设计生产业务,拥有成熟的工艺和高效率团队,欢迎来图定制合作!
