五金冲压加工中压力机的机械结构

五金冲压压力机是一种包括冲床、液压机等结构精巧的通用性压力机。压力机由电机经过传动机构带动工作机构,对工件施加工艺力。具有用途广泛,具有生产效率高等特点。压力机由压式四立柱油压机、电加热系统和保温装置、组合控制机柜、模具输送台架着四部分组成,我们今天来了解一下压力机这四部分的机械结构。

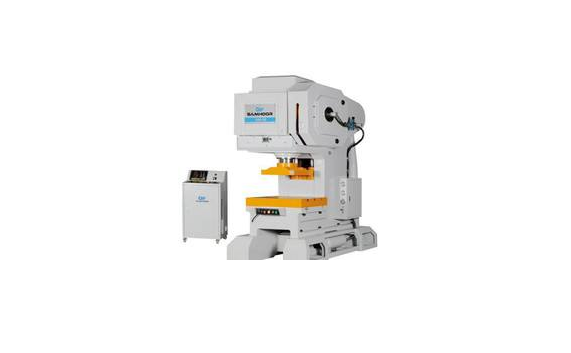

冲压机床

加热系统

加热系统是由钢制加热板、加热管、保温层组成。加热板分上下两块,分别与压力机底座和压排固定连接,并便于拆装,加热板用好的45#钢调质处理制成。保温层设置在加热板和底座(或压排)之间,加热板四周有设置保温侧板 应选用隔热性能好的材料制作,平面尺寸与加热板相当,厚度不小于 20毫米。

五金冲压四立柱油压机

压机应具有可靠的结构刚度抗变形能力,液压站上位置,压排设置模具吊装连接装置,液压站和压排有可拆装的防尘机盖。工件能出方向为长度方向。

模具输送架

台架为一个上部装有滚输的结构,一端与压力机底座相连(可拆卸),一端放置在地面上(可调节高度)。隔温板放在压力机压排与底座四周,以减少模具加温过程中的热量损失,用铝板(或不锈钢板)和保温材料制成。

控制机柜

机柜式压力机动作和温度的组合柜。机柜面板上仪表及开关;压力指示仪表;加热开关及指示灯;电源开关,指示灯,电压表,电流表;压力机动作按钮及指示灯;数显温度调节仪;保温计时器,超温警报器;升温速率1.7~2.5/min;使用温度180℃;温度不均匀性±3℃,各相电源的加热功率均衡;温度调节仪对相应测温区域实时控制,当全部达到设定值± 3℃时,计时器到设定时间后,控温系统能按工艺设定值自动加温或断电。

深圳市诚瑞丰科技股份配备5条高新技术机械臂自动化生产链,一方面智能高效生产,另一方面减少了五金冲压成本,降低客户产品成交成本.
