五金冲压工作原理

15278342760457e07d3a3f6

五金冲压是一种制造技术,通过冲压设备比如(冲床,铣床,磨床,钻床)等对原材料进行冲压,达到固有的形状,在冲压的过程中工艺有很多种,工序也比较复杂,很多人都好奇的是五金冲压的原理是什么?今天诚瑞丰就为大家讲解一下它的冲压原理。

五金冲压连续模带的功能与组成

 连续模是冲压工艺要求完成的产品,安排在同一套模具上进行冲压。连续模中使用的材料是卷材。材料由送料机等距离送至模具内各工程站进行冲压,成品在最终工程站完成。在连续模中,材料分阶段加工:冲压、分离、弯曲等,多余的连接各工程站半成品的材料称为材料带。一般来说,材料带是指在模带区从半成品到成品,连接各工程站的部分。料带由一定的孔和安全宽度的料组成。定位孔的主要功能是使物料均匀地送到各工程站进行冲压加工,保证冲压加工的精度。边缘宽度的剩余部分主要作为连接各工程站的半成品,连接各工程站的半成品,并转移到下一工程站进行冲压加工。

料带宽度设定

磁带的宽度主要是由于每个半成品连接和传输到冲压站的稳定性。一般来说,磁带的宽度设定为3.0毫米,也可以根据实际需要来设计。

中间带料式

主要适用于尺寸要求低、五金冲压精度低的产品。这种设计方法一般可以提高材料利用率,但相对冲压精度和冲压速度较差,因此一般不推荐采用这种模式设计。

双料带式

双面带主要是由双面带演变而来的,其目的是为了节省材料。在使用双面皮带时,必须有双面皮带来执行。如果加了一条并排的皮带,就可以节省皮带的材料.这种设计也可以使不同的冲压产品,但五金冲压件需要有相同数量的需求在同一时间。当安排相同的冲压产品时,情况并非如此。

5 双独立料带式

双独立条带通常设计用于节省材料,并且两个冲压产品成对布置以实现材料节省。也可以在一侧同时按压两种不同的冲压产品进行冲压。例如,当冲压不同的产品时,冲压产品需要同时具有相同的所需数量。在安排相同的冲压产品时不是这种情况。

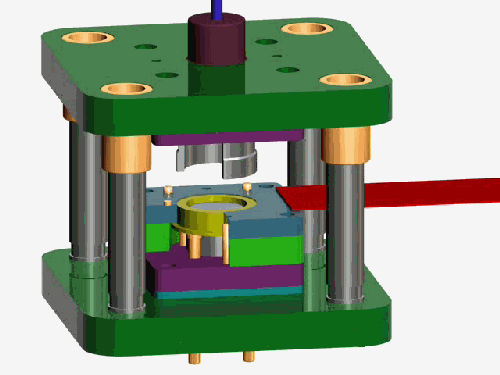

总结:五金冲压的工作原理,就是它和固定在模具上的模具直接或交互地连接,通过模具柄与冲床滑块连接。固定在模具上的零点构成模具,压板固定在压力机的台面上。上下模被引导和导向。在工作时,该带钢被馈送到与所述固定材料相对应的位置。当上模与滑块一起下降时,先压下卸料,然后将材料上的材料鼓起,凹入以获得工件。此时,工件被卡在冲床上,顶部块的气味,废物也紧紧地绑在冲床上。当上模上升时,工件通过弹簧从顶上弹射出型腔,用卸料板的弹簧弹性卸下凸模上封闭的废料,然后将工件移除,从而完成整个冲裁过程。当工件被弹簧提起时,工件被弹簧从顶板上弹出,弹簧的弹性力从工件中取出。
