吉林五金冲压件加工厂的折弯模具制作及精密冲压工艺

精密冲压工艺是吉林五金冲压件加工厂的核心竞争力,更高的精密度需要更好的模具,折弯模具就是其中的一种。很多冲压工程师可能对精冲和模具的联系不太了解,诚瑞丰冲压厂为你作以下分析。

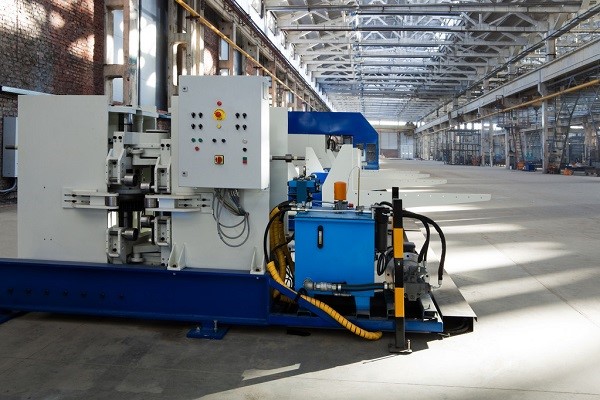

吉林五金冲压件加工厂

(一)五金冲压件加工厂的精密冲压工艺

(1) 什么叫精密冲压:精密冲压归于无削加工技能,是在一般冲压技能基础上发展起来的一种精细冲裁办法。这种加工办法的效果是冲件的冲切面在其整个料厚上没有裂纹和撕裂。此外,还可以到达最严的尺寸精度和平直度公差。

(2) 特色:精细冲裁的模具结构与一般冲裁比较,模具结构上多一个齿圈压板与顶出器,而且凸凹模空隙极小,凹模刃口带有圆角。

(3) 冲裁过程中,凸模接触资料前,通过力使齿圈压板将资料压紧在凹模上,然后在V形齿的内面发生横向侧压力,以阻挠资料在剪切区撕裂和金属的横向活动,在冲裁凸模压入资料的一起,使用顶出器的反压力,将资料压紧,加之使用极小空隙与带圆角的凹模刃口消除了应力集中

(4) 剪切区内的金属处于三向压应力状况,消除了该区内的拉应力,提高了资料的塑性,从根本上避免了一般冲裁中呈现的曲折、拉伸、撕裂现象,使资料沿着凹模的刃边形状,呈纯剪切的方式被冲裁成零件,然后取得高质量的光亮、平坦的剪切面。

精密冲压时,压紧力、冲裁空隙及凹模刃口圆角三者相得益彰,是缺一不可的。它们的影响是彼此联系的,当空隙均匀、圆角半径适其时,就可用不大的压料取得光亮的断面。

(二)五金冲压件加工厂的折弯模具设计标准

五金冲压件加工厂毛坯展开尺寸具体计算的程序是:先将零件划分成直线和圆角的各个不同单元体。直线部分的长度不变,弯曲的圆角部分长度则需要考虑材料的变形和应变中性层的相对移动。故整个毛坯的展开尺寸应等于弯曲零件各部分长度的总和。

ρ=R+kt

其中k是中性层位移系数,与r/t有关。

1. 有圆角半径的弯曲

r>0.5t的弯曲件即称有圆角半径的弯曲件。由于弯曲部分变薄不严重及断面畸变较小,所以可按中性层展开长度等于毛坯长度的原则,求得毛坯尺寸。

L=ΣlE+Σlw

L----弯曲件毛坯长度;

ΣlE----弯曲件各直线段之各;

Σlw-各弯曲部分的展开长度之和。

Lw=πα/180°(γ+kt)

其中:α-弯曲中心角

k---中性层位移系数。

2. 无角半径的弯曲

无圆角半径或圆角半径很小(r<0.5t)的弯曲件,其毛坯尺寸是根据毛坯与制件体积相等,并考虑到在弯曲时材料变薄的情况而求得的。在这种发问下,毛坯长度等于各直线长度之各再加上弯角处的长度,即:

L=ΣlE+knt

L-毛坯总长度

ΣlE--各直线段长度之和;

n-弯角数目

t-材料厚度

k-系数,取0.20.5

3. 铰链式弯曲件

铰链式弯曲件毛坯展开长度的计算和一般弯曲件尺寸计算相似,所不同的只是中性层由材料厚度中间向弯曲外层移动。毛坯展开长度可按下式:

L=1.5πρ+R+l

其中ρ=R+kt

k-系数。

弯曲力的计算

弯曲力是设计冲压工艺过程和选择设备的重要依据之一。弯曲力的大小与毛坯尺寸、零件形状、材料的机械性能、弯曲方法和模具结构等多种因素有关。弯曲力急剧上升部分表示由自由弯曲到接触弯曲转化为校正弯曲的过程。

1) 自由弯曲力的计算:

P=kbt2/(rp+t)* σb

σb-材料抗拉强度

rp -凸模圆角半径;

b-弯曲线长度;

t-材料厚度;

k-系数

2) 校正弯曲时的弯曲力的计算:

P=F*q

P-校正弯曲力;

F-校正部分投影面积;

q-单位校正力。

对于设有顶件装置或压料装置的弯曲模,其顶件力或压料力Q值可近似取自由弯曲力的3080%

精密五金冲压件加工厂提供各种类型的冲压件订做生产服务,大型源头厂家直供,欢迎联系诚瑞丰!
