产品 案例 关于

资讯详情
东莞五金冲压厂-五金件氩弧焊(TIG)焊接焊伤怎么办?

   在五金件的精密焊接方面,正规的东莞五金冲压厂都会采用氩弧焊,但是这种方法对技术要求较高,一不小心就会造成焊伤的情况,该如何去改善这个问题呢?

一.问题

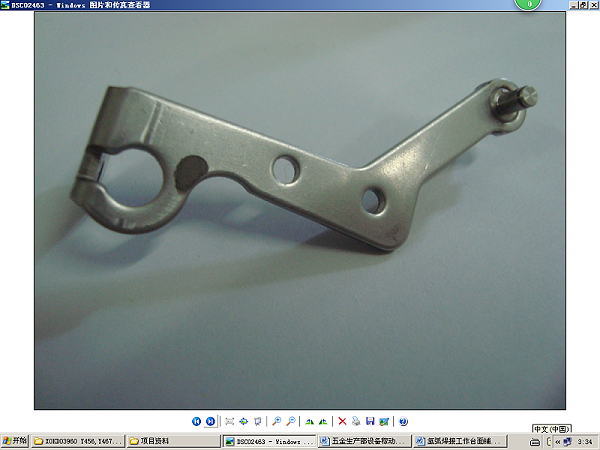

现在的氩弧焊接工作台采用普通铁板桌面,在焊接过程中采用桌面铁板或其它材料(非铜材料),对于镀锌板材料,其导电能力差,依靠普通铁料或钢料引弧氩弧焊接容易产生产品烧伤不良焊接缺陷。产品的氩弧焊烧伤不良图片如下。

五金件-诚瑞丰


东莞五金冲压厂-五金件TIG焊接焊伤不良报废数量与金额

月份

 6

 7

报废数量

46

154

报废金额

xxxx2.44

xxxx7.63

二.     原因

            金属表面导流差,特别是镀锌板材料 需要产品零件有好的导电焊枪接触工件产生焊接电弧的过程叫引弧。引弧阶段因为电流不稳定,工件瞬间局部加热,周边存在很大的温度梯度,焊接工件容易引起较大的焊接应力变形或熔穿,从而出现焊接缺陷,如果在焊弧稳定之前圆弧焊接加入引弧板,其导电性能好,将引弧过程中放在工件以外,电流稳定,可有效控制焊缝质量,减少产品烧伤问提,

                三.     改善措施

a)  增加焊接材料接触零线。

b)  改善焊接操作方法,使镀锌板焊接时,需要采取引流板,并使镀锌板冲剪接口与引流板完全接触的导流措施。

四.     改善效果

          经过工艺改善,东莞五金冲压厂的五金件不良品已经得到大幅改善,现在已使焊伤不良降低到xxxx元,不良数量为 24件,且本截止到5日没有发生焊伤不良问题。

五金件-诚瑞丰

五金件-诚瑞丰

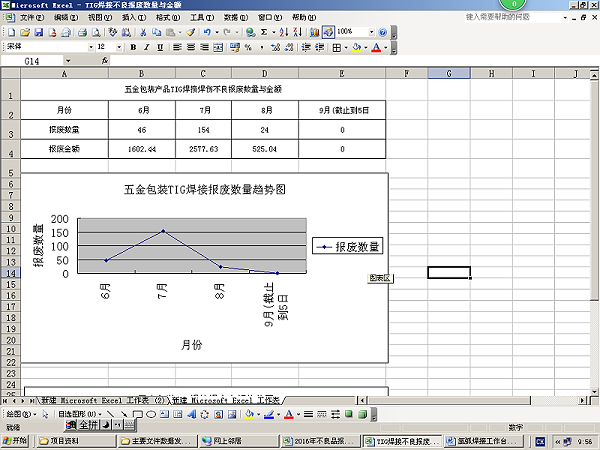

五金包装产品TIG焊接焊伤不良报废数量与金额

月份

 6

 7

 8

 9(截止到 5

报废数量

46

154

24

0

报废金额

xxxxx.99

xxxx7.63

xxxxx.04

0





返回列表
上一篇
下一篇
