图文详细讲解钣金褶边加工方法

这是钣金褶边的常见形式。钣金褶边需要使用特殊的模具进行处理。常规步骤如下:首先,使用锐角弯曲模具(通常使用30°角的模具)将钣金弯曲成50毫米以上。

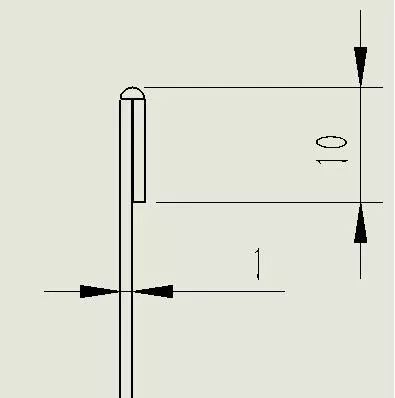

1.常见的钣金褶边形式

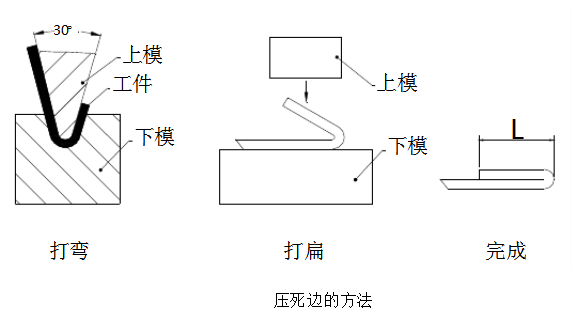

2.压死边的方法

从该方法可以看出,需要两套模具,效率低下。这种复合模具通常在钣金工厂中使用,可以一次完成钣金褶边加工。如下所示

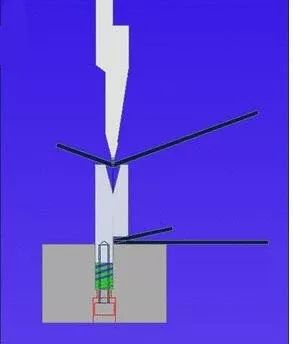

3.模具一次性完成钣金褶边加工

那么,任何人都可以做这种钣金褶边吗?需要什么特殊的模具来弯曲褶边?如果不可能,如何修改差距?

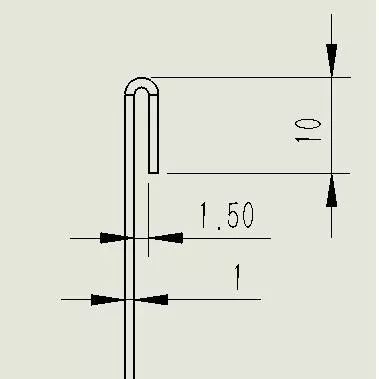

4.做不到中间的间隙需要怎么修改

在钣金加工中经常会遇到这种钣金褶边,实际上,该方法并不困难。不需要特殊的模具进行加工。在使用锐角弯曲模具弯曲超过90度之后,在展平步骤中,在内部填充1.5 mm的板就足够了。在实际操作中,由于弯曲的回弹,需要更薄的板(例如1.4),再进行几次尝试。以此类推,该方法适用于弯曲中间具有一定厚度的金属板。如果需要弯曲圆角以使其看起来不错,请按照图纸进行操作。弯曲尖角时,下模的宽度应较大。或使用符合图纸的弯曲上模弯曲锐角。

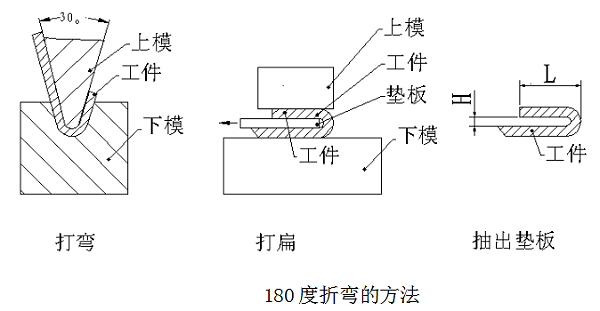

5.一百八十度折弯方法

以及如何弯曲此钣金褶边?如何在下摆处用弧形折叠下摆?

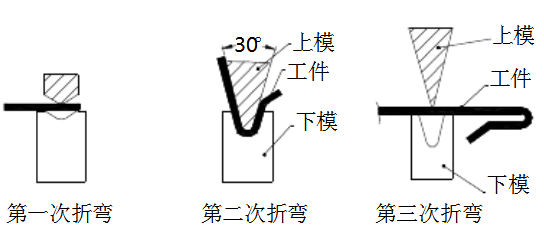

6.钣金加工件三次折弯过程

如果您不想打开模具,则有两种方法。一种是:将金属板折叠并展平时,应将弯曲压力调低,并且不应将尾部的圆弧展平。因为拉平尾巴需要很大的压力。第二个是:寻找相应的焊丝,将其压扁后放入孔中,压扁后将其取出,并完成卷边。

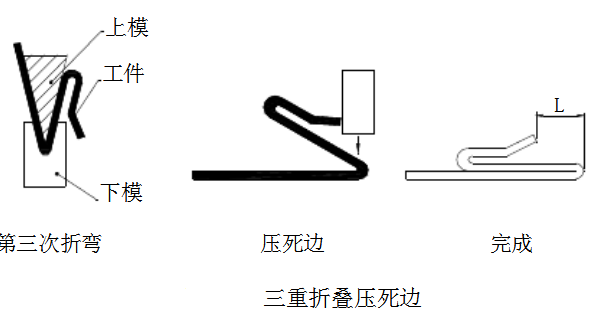

7.三重折叠压死边

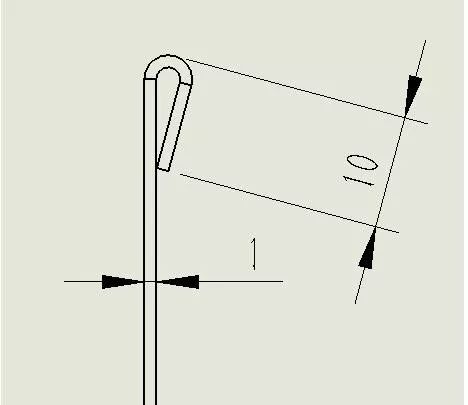

8.尾部带圆弧的褶边怎么折
