钣金加工件矫正原理和要求:允许变形量和偏差

在钣金加工量产项目中,由于数量较多,部分钣金件在某些工序中可能达不到产品要求,需要对其钢结构和材料进行矫正,那么具体的修正原理和要求有哪些呢?

钣金加工件矫正的原理与要求

1)矫正工作原理

由于材料较长纤维受到周围压缩应力影响,较短纤维受拉伸拉应力,而内部拉、压应力要处于平衡分布状态,就导致变形发生。所以矫正需通过外力锤击或加热,让长纤维变短,短纤维拉长,使各层次纤维长度一致,应力趋向平衡。

2)矫正允许变形量

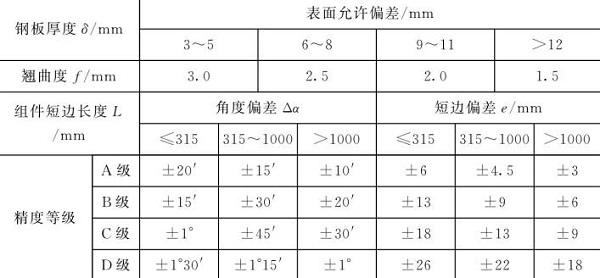

表4-8钣金加工件表面允许翘度与组件角度允许偏差

1)型钢形状允许偏差。各种厚度的钢板在矫正后,均需使用长度为1m的直尺进行检查,并要求其表面翘曲度不得超过表4-8中的规定。型钢的直线度、角钢两边的垂直度、槽钢及工字钢翼板的垂直度允许偏差,如图4-8a)、(b)所示,图中f为型钢的挠度,Δ为槽钢及工字钢直边偏差。

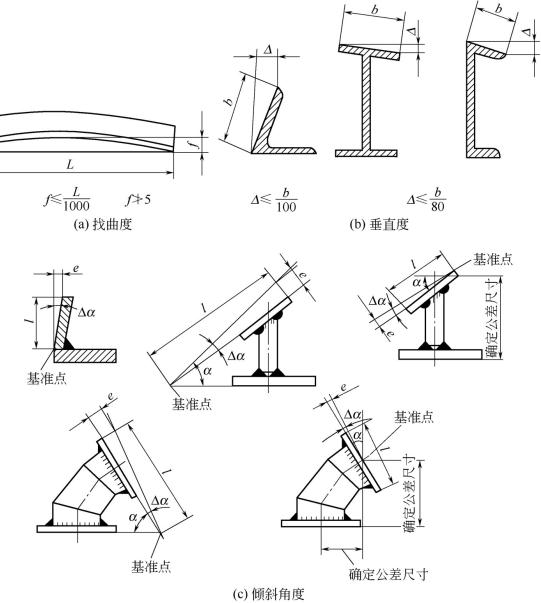

图4-8钣金加工型钢与组件的允许偏差

2)钣金加工件角度允许偏差。组件角度偏差公称尺寸是以短边为基准边,其长度从图样标明的基准点算起,若在图样上未标明角度而只标注长度尺寸时,则允许偏差以mm/m计算,且未标注时一般选用B级,如图4-8c)所示,图中α为组件角度,Δα为角度偏差,e为短边偏差,其倾斜角度允许偏差见表4-8
