钣金加工件视图的审核方法有哪些

假如钣金加工件的视图或样图的画法出错,展开图再按照这种方法来绘制,在下料后组成制件时就会在品质上出现问题。所以,在钣金生产中,需要对视图进行审核,长江的审核方法有“形体分析法”、“线面体分析法”或者两种方法结合起来,从点、线、面的投影原理,确定视图的正确性,纠正样图的错误所在,保证钣金制造合格。

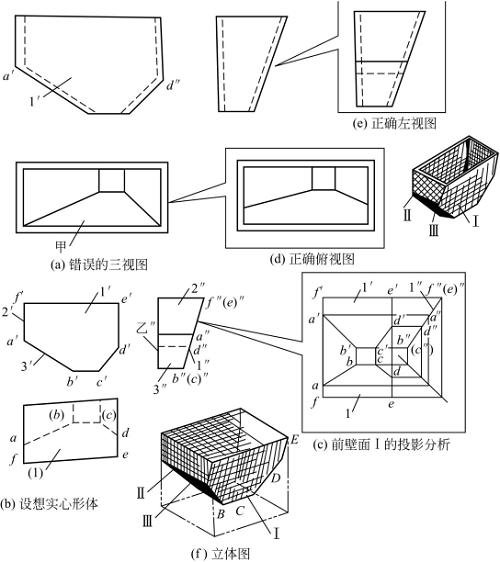

图1-75分析碾米机钣金加工件漏斗视图的错误画法

(1)碾米机钣金件漏斗图的纠错 审核如图1-75a)所示的碾米机钣金件漏斗三视图。钣金工根据图1-75所示三视图制造不出漏斗来。这是什么原因?

1)分析。通过三视图的投影和空间分析,确定漏斗的内外形是一样的,为了便于投影分析,设想该形体是实心体,如图1-75b)所示。主视图的线框1'对应左视图为斜线1″和竖线乙″,说明漏斗的前后壁是六边形的侧垂面和正平面。俯视图中表示前壁Ⅰ应是六边形线框(1),如图1-75c)前壁面Ⅰ的投影图和图1-75f)立体图。但图1-75c)的俯视图把漏斗的前壁错误画为梯形线框甲。主视图的点a'b'是“点中表示直线”,它是漏斗左右两侧面上两个梯形的相交线。左视图漏画了实线和虚线,如图1-75b)所示。

2)正确制造漏斗形状。从以上分析可知,漏斗若按此错误线框形状图下料,就会出现质量问题,使漏斗合拢不起来。只有按图1-75d)和图1-75e)的俯、左视图的正确画法,想象漏斗的形状,把漏斗的前后壁按六边形下料,左右两侧壁均用两块梯形下料,就能使碾米机钣金件漏斗和各侧面合拢起来。

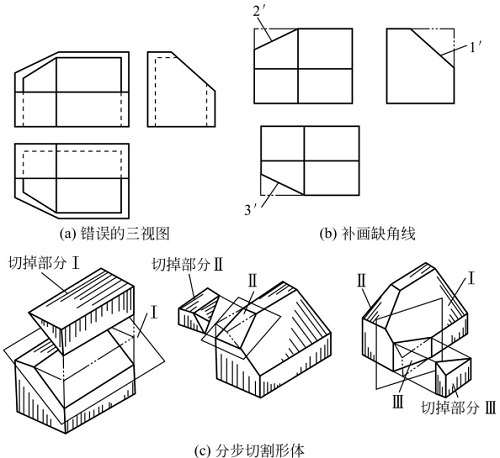

如图1-76-1所示的壳斗钣金加工件三视图

2)壳斗三视图的纠错 审核如图1-76a)所示的壳斗的三视图,纠正错误的画法。

1)读图想象壳斗形状。补齐图1-76b)三视图和缺角线,初步想象壳斗原形是长方形,再从三个视图中的斜线段1'2'3',想象为长方形被三个不同的侧垂面Ⅰ、正垂面Ⅱ、铅垂面Ⅲ分别切去三个角后所形成的形体,如图1-76c)切割形成的立体形状。由于截平面截切范围不同,其截断面的形状也不相同,如切割的断面Ⅱ(正垂面)、Ⅲ(铅垂面)为梯形;切割的断面Ⅰ(侧垂面)为六边形。

2)投影分析。在图1-76b)中,若不仔细进行三个截断面的投影分析,是不易发现画法上的错误的。如按图1-76a)所示各平面形状和相对位置进行下料,壳斗是制造不出来的。

根据投影面垂直面的投影特征:其三个图一定是“斜线对应两个类似形线框”。如截面Ⅰ,左视图是斜线1″,主、俯视图是六边形的类似形线框1'1″;截面Ⅱ,主视图上是斜线2″,俯视图是梯形的类似形线框2'2″;俯视图上是斜线3,主、左视图是梯形的类似形线框3'3″,如图1-76d)所示三个截面Ⅰ、Ⅱ、Ⅲ的投影图。

通过三个截面的投影分析,显然可看出图1-76a)、(b)的画法是错误的。

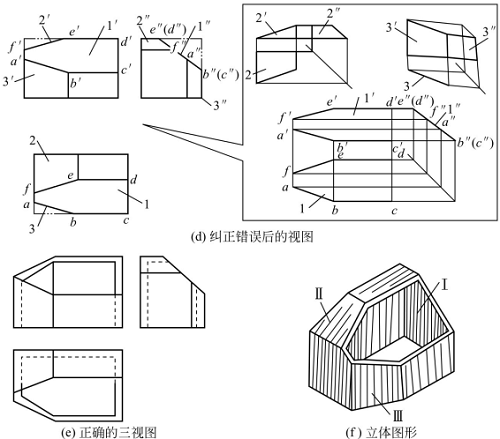

图1-76-2钣金加工壳斗三视图的分析

3)纠正错误的画法。修改壳斗的三视图。应用点、线、面的投影特点,修改图1-76a)的错误画法,改成图1-76d)和所示壳斗的三视图,想象为图1-76f)所示的立体形状。

4)按壳斗各面形状下料。该构件上口为六边形,下口为矩形;前壁为矩形和梯形的两平面相交;后壁为五边形平面;左侧壁为直角五边形;右侧壁为直角五边形平面;顶面为直角梯形和矩形的两平面相交所组成。若按这五个平面的实际形状和大小进行下料,并按图中所示和空间位置进行合拢,便可得到如图1-76f)所示的壳斗形状。
