钣金加工实用手册之钣金展开下料

在《钣金加工实用手册》中提到的常见钣金生产工序有:下料、翻边攻丝、压铆、折弯、焊接、表面处理、组装。在图纸设计之初还要进行图面审核,通过展开图了解钣金件各部位的属性,以便正式进行钣金展开下料。

钣金零件作为常用的结构零件,广泛用于通讯,电子,汽车,农业机械等行业。其常用的加工形式包括弯曲,成型,冲压等。形状和尺寸精度可以互换,满足一般的组装和使用要求。塑性变形后,金属的内部结构得到改善,机械强度得到改善。具有重量轻,刚性好,精度高,外观光滑美观的特点。配合焊接和胶合工艺,零件的结构可以更合理。它更方便,并且是制造复杂形状的结构部件的主要方法。

国内多数企业虽然已经引入CAD技术,但对钣金下料计算大多仍采用等分投影法,与传统手工计算方法相比,过程虽有所简化,其实质并没有得到根本改变,只是将图板换成了“电子图板”。目前业界流行的SolidWorksSolid EdgePro/ENGINEER等三维CAD软件均具有钣金设计模块,可以便捷地完成钣金设计,获取所需下料展开图,提高设计质量和效率。45°斜交三通管

如图1所示,本工件由管1和管245°斜交焊合构成。

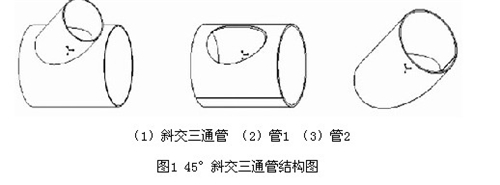

图1斜交三通管截面图

(1)斜交三通管 2)管1 3)管2

其中管1下料计算步骤如下。

1) 新建钣金零件,设定模板为“mmns_part_sheetmetal”。

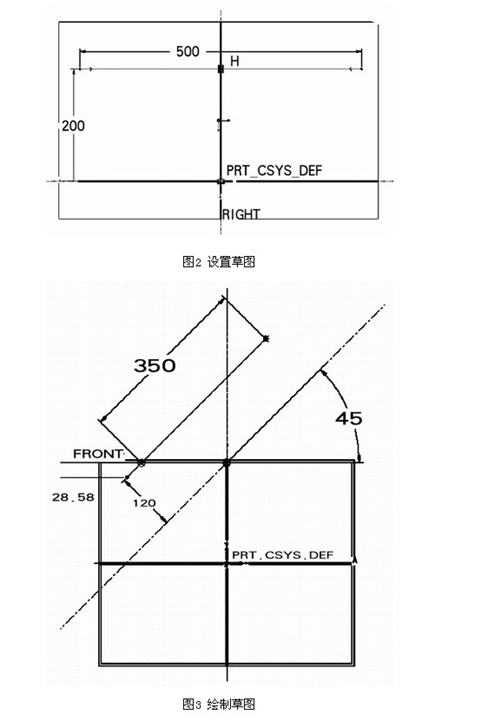

图2设置草图

2) 选择下拉菜单“插入/薄板伸出项/旋转”命令,在top基准面上绘制草图,设定旋转轴为Front,双侧对称旋转,预留加工余量为1°,确定旋转角度为359°,设定相应材料厚度。如图2所示。

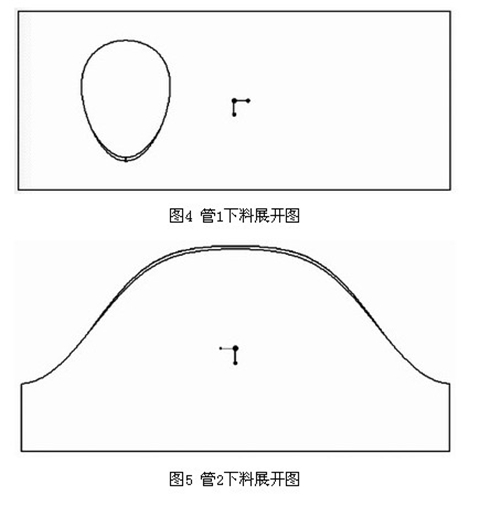

图4管1下料展开图

3)选择“插入/切削/旋转”命令,设定草图基准面为Front,如图3所示,绘制草图,设定45°基准轴线为旋转轴,双侧对称360°旋转除料。

4)选择“插入/折弯操作/展开”命令,选取钣金展开固定面为359°处预留接缝,规则展开全部表面后,即可获得管1的下料展开图。如图4所示。

5)同上所述,管2下料展开图如图5所示。在本例中,用户采用拉伸切削或钻孔命令,均可达到相同的效果。
