用于钣金加工的钢材尺寸标注及规格

在钣金件量产领域中,根据钢材品种的断面形状区别,用于钣金加工的材料分为板材、钢管、型钢、钢丝这几种规格,对各类尺寸标注主要有以下几方面。

1)板材 板材主要有钢板、扁钢、花纹钢板等。板材交货时,其尺寸规格、厚度允许偏差应符合相应的国家标准,附录B给出了钢板及钢带、花纹钢板等金属材料的尺寸规格及厚度允许偏差。

1)钢板。钢板规格是按钢板厚度标注的,如常说的24钢板,就是指厚度t=24mm的钢板。钢板按厚度分为薄钢板和厚钢板两大类,常用于制造压力容器、箱体、机身和钢结构件等。

薄钢板是指厚度为0.24mm的钢板。薄钢板宽度为5001500mm,长度为10004000mm,薄钢板也有成卷供应的。薄钢板有热轧薄钢板和冷轧薄钢板两种,常用在汽车、电气、机械等工业部门中制造机壳、散热器、油箱、冲压件等。有的薄钢板在轧制后,经酸洗、镀锌、镀锡后使用,还有表面涂塑料的复合薄钢板,这些薄钢板主要用作冲压件或要求耐腐蚀的构件,如容器、水槽、通风管道及屋面瓦楞板等。

厚钢板是厚度在4mm以上的钢板。通常把425mm厚的钢板称为中板,2560mm厚的钢板称为厚板,超过60mm的钢板是在专门的特厚轧钢机上轧制的,称为特厚钢板。厚钢板的宽度为6003000mm,长度为400012000mm

厚钢板按其用途分为锅炉钢板、压力容器钢板、船用钢板、桥梁钢板和特殊钢板等。

冲压加工中应用最多的是板厚在4mm以下的轧制薄钢板。按照国家标准GB/T7082006冲压加工中应用最多的是板厚在4mm以下的轧制薄钢板。按照国家标准GB/T7082006规定,钢板的厚度精度可分为I(特别高级的精整表面)、Ⅱ(高级的精整表面)、Ⅲ(较高的精整表面)、Ⅳ(普通的精整表面)四组,每组按照拉深级别又可分为Z(最深拉深)、S(深拉深)、P(普通拉深)三级。在冲压工艺资料和图样上,对材料的表示方法有特殊的规定,如钢板

在冲压工艺资料和图样上,对材料的表示方法有特殊的规定

表示:08钢板,板料尺寸为1.0mm×1000mm×1500mm,普通精度,高级的精整表面,深拉深级的冷轧钢板。

2)扁钢。扁钢规格用扁钢的宽度与厚度共同标注,如40×5扁钢,即为宽度为40mm,厚度t=5mm的扁钢。

3)花纹钢板。花纹钢板的标注方法与钢板相同,也是用厚度表示,但是花纹钢板的厚度不包括花纹的高度。根据材质,有普通碳素结构钢花纹钢板、不锈钢花纹钢板和铝及铝合金花纹板等类型;根据花纹钢板表面图案的不同,主要有菱形、扁豆形等花纹。

4)带料。带料又称卷料,有各种不同的宽度和长度。宽度在300mm以下,长度可达几十米,成卷状供应,主要是薄料,适用于自动送料的大批量钣金加工件生产。

2)钢管 钢管分无缝钢管和有缝钢管两大类。

无缝钢管是由整块金属轧制而成的,断面上没有接缝。无缝钢管的材料有普通碳素钢、优质碳素钢和合金结构钢等多种。无缝钢管按断面形状有圆形和异形两种,异形钢管有方形、椭圆形、三角形、六角形等多种形状。根据钢管壁厚的不同还可分为厚壁管和薄壁管。无缝钢管主要用作地质钻探管、石油化工用的裂化管、锅炉用管等重要构件。冷拔无缝钢管外径为5200mm,壁厚为0.2514mm,长度为15009000mm

有缝钢管又称焊接钢管,是用钢带弯曲成形后焊接而成的,有镀锌和不镀锌两种。镀锌管又称白铁管,表面镀有锌,可以防止生锈,常用作低压水管、煤气管、油管等。不镀锌钢管又称黑铁管,用作普通低压、无压力的管道或一般钣金结构件。

钢管的标注方法有法定公制标注方法、沿袭的英制方法和行业习惯的公称直径标注三种方法。

1)公制标注方法。钢管公制标注方法是用钢管的外径ϕ×壁厚t表示的。例如:钢管ϕ159×8表示钢管外径尺寸为159mm,壁厚t8mm(见图1-6a)。

2)英制标注方法。英制标注方法是按钢管的通径表示的。例如:3/4in1in=25.4mm)钢管表示钢管的有效通径为3/4in。实际内径d因为考虑了管壁对流体的摩擦阻力而大于3/4in(见图1-6b)。

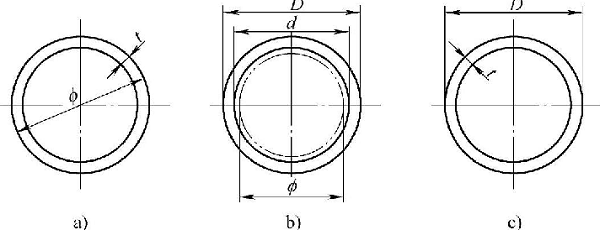

图1-6 钢管的不同标注方法

3)公称直径标注方法。公称直径标注方法直接用管材的公称直径标注,用D表示(见图1-6c)。

3)型钢 型钢按断面形状的不同,可分为简单断面型钢和复杂断面型钢。简单断面型钢有圆钢、方钢、六角钢、扁钢和角钢,复杂断面型钢有槽钢、工字钢、钢轨、异型钢材和模压型钢等。

在生产加工及工程施工中,为方便型钢的表示,可用表1-13所示的型钢标记。

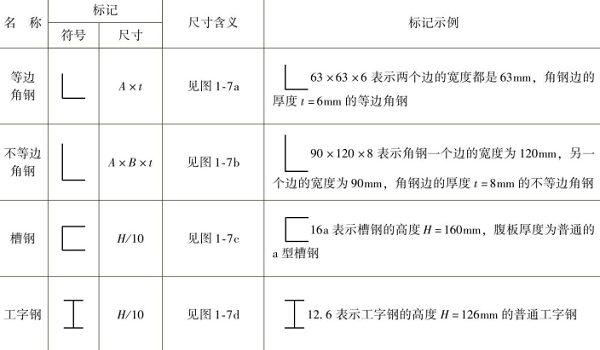

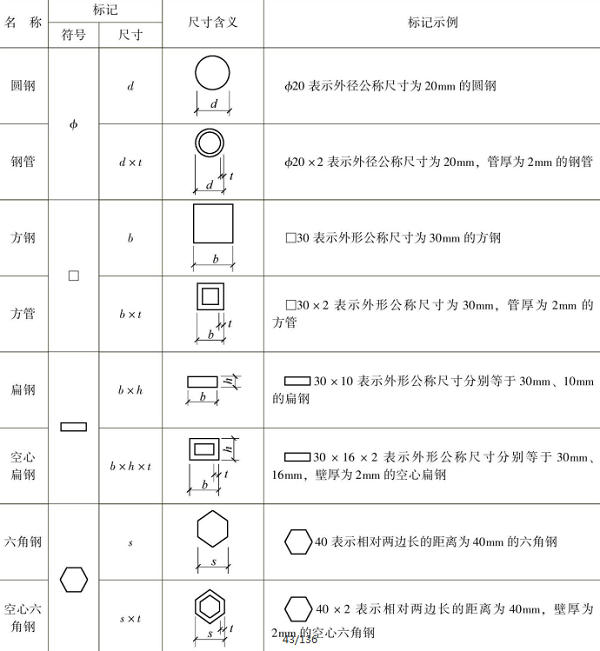

表1-13 型钢的标记

表1-13 型钢的标记(续)

常用的型钢主要有角钢、槽钢及工字钢等,型材一般应详细地标注相应的标准,附录D给出了部分型钢的外形尺寸规格及其重心位置。

1)角钢。角钢分为等边角钢和不等边角钢,其规格都是用角钢的两个边的宽度和角钢边的厚度共同标注的。例如:等边角钢63×63×6表示角钢的两个边的宽度都是63mm,角钢边的厚度t=6mm(见图1-7a);不等边角钢90×120×8表示角钢一个边的宽度为120mm,另一个边的宽度为90mm,角钢边的厚度t=8mm(见图1-7b)。

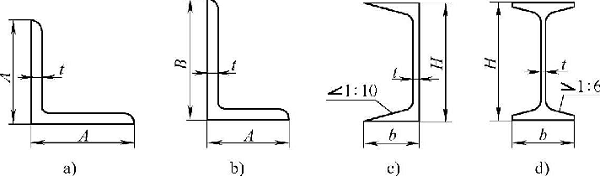

图1-7型钢型号

2)槽钢。槽钢的标注是用槽钢高H1/10数值及腹板厚度的类型共同表示的。例如:槽钢16a表示槽钢的高度H=160mm,腹板厚度为普通的,即a型槽钢(见图1-7c,腹板的具体厚度可查阅相应的国家标准)。如果是b型槽钢,可表示为槽钢16b,其腹板厚度比a型厚2mm

3)工字钢。工字钢规格的标注与槽钢相同,也是用H/10的数值标注。例如:工字钢12.6表示工字钢的高度为126mm的普通工字钢(见图1-7d)。

4)钢丝 钢丝通常用热轧线材(盘料)为原料,经冷拉制成。钢丝应用广泛,品种繁多,分类也比较复杂。钢丝按化学成分可分为碳素钢钢丝、合金钢钢丝;钢丝按截面形状可分为圆形钢丝、异型钢丝(方形、矩形、椭圆形、三角形钢丝等);钢丝按用途可分为一般用途钢丝、焊接钢丝、制钉钢丝、制绳钢丝、弹簧钢丝等;钢丝按表面状态可分为光面钢丝、光亮热处理钢丝、酸洗钢丝、黑皮钢丝、镀层钢丝等;钢丝按尺寸可分为细钢丝(0.10.5mm)、较细钢丝(0.51.5mm)、中等细度钢丝(1.53.0mm)、较粗钢丝(3.06.0mm)、粗钢丝(6.08.0mm)。
