铝和铝合金是钣金加工的常用材料，其具有良好的导电、导热性、塑型高，适用于制造各种零配件，为了提高强度，还会在纯铝中加入铜、镁、猛等合金元素，形成铝合金，使各项加工属性都有所提升。

（1）铝及铝合金牌号表示方法

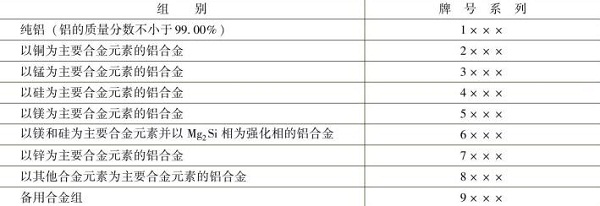

铝及铝合金采用四位数字体系牌号和四位字符体系牌号两种牌号表示。铝及铝合金的组别与牌号系列见表1-7。

（2）变形铝及铝合金新旧牌号对照

由于历史的原因，变形铝及铝合金的牌号在钣金加工中还常常沿用旧牌号。铝及其合金的产品旧牌号是以代号字头或元素符号后的成分数字，或者顺序号结合产品类别或组别名称表示，其中：

1）产品代号用汉语拼音字母、化学元素符号及阿拉伯数字相结合的方法表示，如铝用L表示，硬铝用LY表示，防锈铝用LF表示。

2）产品的状态、加工方法和特性的代号用汉语拼音字母表示，如热加工用R表示，退火状态用M表示，特硬用T表示，硬用Y表示，其中3/4硬用Y1表示，1/2硬用Y2表示，1/3硬用Y3表示，1/4硬用Y4表示。

我国工业纯铝牌号依据杂质限量进行编制，如L1、L2、L3等，L是“铝”字汉语拼音字首，其后附数字顺序越大，纯度越低。而高纯铝牌号L01～L04，铝的质量分数在99.93%以上，其后附数字顺序越大，纯度则越高，如L04铝的质量分数不小于99.996%。

铝合金按其成分和工艺特点可分为变形铝合金与铸造铝合金两大类。我国用于钣金生产的变形铝合金，按其主要性能特点分为硬铝、防锈铝、超硬铝及锻铝等。

表1-8给出了变形铝及铝合金新旧牌号的对照。

（3）常用的铝及铝合金的钣金加工力学性能、主要特性与应用

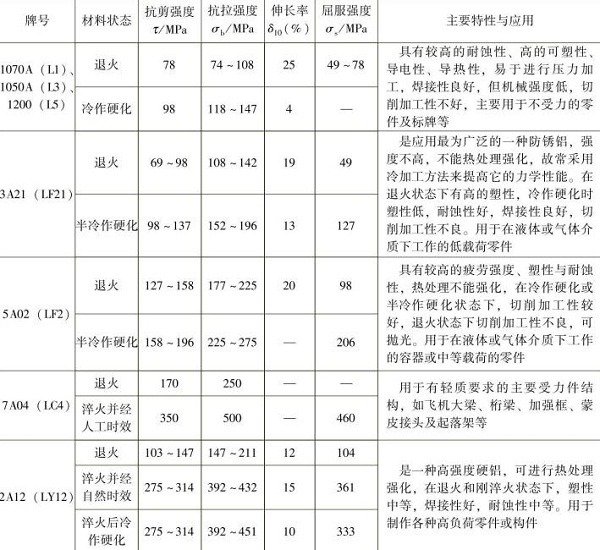

表1-9给出了常用的铝及铝合金的力学性能、主要特性与应用。
